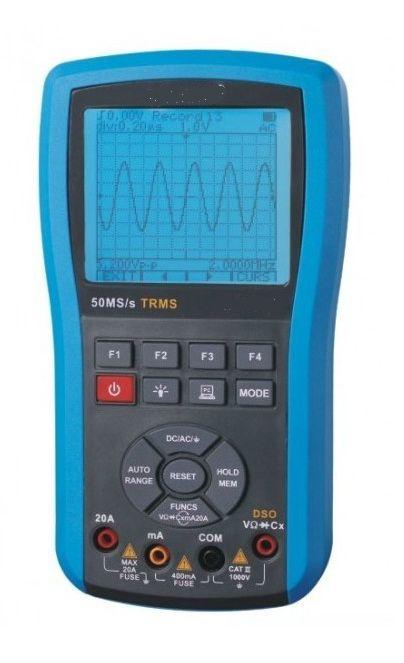

示波器/数字万用存储示波表型号:HAD-ET310A|北京恒奥德仪器仪表有限公司

显示	128´128点阵式图形FSTN LCD	观察区域	prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags"62mmx 62mm
背光	白色，亮度分三级可调	输入电阻	10MΩ
电池	内置1000mAh锂聚合物电池，	自动关机	5 ~ 60分钟或禁用
电力不足提示		充电时间	大约3~4小时
使用时间	约12~16小时	存储能力	DMM数据与DSO波形各100个记录*
使用环境	0°C~+40°C;<75%RH	存放条件	-10°C~ +60°C ; <90%RH
外形尺寸	86 mm´186 mm´32mm	重量	325g（不含其它附件）
操作高度	0~2000m	电源适配器	110V~250V；7.5V/500mA,开关电源

数字存储示波表特性

模拟带宽	D DC ~ 10MHz	最大实时采样率	50Msps
垂直分辨率	8 bits	非线性度	±1 bit
通道数	1	耦合方式	DC/AC/GND
输入阻抗	10MΩ	分度	垂直±4.8,水平12.8
垂直灵敏度范围	50mV/div ~ 200V/div	时基范围	0.20µs/div ~ 20s/div
垂直波幅准确度	±（5%+ 0.1div）	时基准确度	±（0.01% + 0.1div）
自动零点参考	在DC/dB测量时	扫描模式	Auto/normal/single
触发电平	± 12 div （每步0.1div）	触发斜率选择	上升沿/下降沿
触发位置调节	± 6 div （每步0.1div）	自动设置	自动设置时基和垂直幅度
游标测量功能	dV, dt, 1/dt （频率）	自动测量功能	Vp-p, Vavg, RMS, dBm
自动测量精度	±（5%+ 0.1div）	记录长度	12.8div

*模拟带宽至10MHz指电压衰减至3db时带宽

*垂直衰减为1-2-5量程切换

*波形存储100组

数字万用表特性

所有量程不确定度表示为：±（a%读数+字数）。校正期一年，到期需要调整，参见售后服务章节。保证不确定度环境条件为：23°C±5°C、<75%RH。

功能	量程	分辨度	不确定度
直流电压	400.0mV	0.1mV	±（0.75%rdg + 10dgt）
	4.000V	1mV
	40.00V	10mV
	400.0V	100mV
	1000V	1V	±（1.5%rdg + 10dgt）
交流电压真有效值	400.0mV	0.1mV	50Hz~400Hz ±（1.0%rdg + 10dgt） 400Hz~10kHz （10kHz以上不考核） ±（2.0%rdg + 10dgt）
	4.000V	1mV
	40.00V	10mV
	400.0V	100mV
	750V	1V	±（1.5%rdg + 10dgt）（50Hz~400Hz）
直流电流	40.00/400.0mA	10µA /100µA	±（1.2%rdg + 10dgt）
直流电流	4.000/20.00A	1mA /10mA	±（1.2%rdg + 10dgt）
交流电流真有效值	40.00/400.0mA	10µA /100µA	±（1.5%rdg + 10dgt） 50Hz~5kHz （5kHz以上不考核）
交流电流真有效值	4.000/20.00A	1mA /10mA	±（1.5%rdg + 10dgt） 50Hz~5kHz （5kHz以上不考核）
电阻	400.0W	0.1 ?	±（1.0%rdg + 5dgt）
	4.000kW	1 ?
	40.00kW	10 ?
	400.0kW	100 ?
	4.000MW	1kW
	40.00MW	10kW	±（3.0%rdg + 5dgt）
电容	51.20nF	1pF	±（2%rdg + 10dgt）
	512.0nF	10pF	±（1%rdg + 3dgt）
	5.120μF	100pF	±（1%rdg + 3dgt）
	51.20μF	1nF	±（1.5%rdg + 3dgt）
	100.0μF	10nF	±（5%rdg + 3dgt）
频率	5.12Hz ~ 10kHz	0.1Hz ~ 10Hz	±（1.0%rdg + 5dgt），（信号幅度不小于1Vp-p,AC V或20mA RMS, AC A）
占空比	0.1~99.9% （AC 1Vp-p）
二极管测试	开路电压约1.5 V，最大测试电流约1.5mA
通断测试	判断电阻：约30?
自动量程切换	可以应用于各测量功能
量程溢出提示	“O. L” （Over load）
万用表测量速率	2.5次/秒
动态数据窗口	主显示保持后继续动态刷新实际测量数据
dB （-80~+80dB）参考阻抗	2, 3, 8, 16, 50, 75, 93, 110, 125, 135, 150, 300, 600, 900, 1000, 1200 ?
保险丝规格	Φ5×20，0.5A/250V Φ10×38，20A/500V

显示符号及图标

A	安培	AC ~	交流
AUTO	自动量程/自动扫描/自动设置	AVG, avg	平均值
ADP	温度/HFE/晶振/外接钳头测量模式	COM	测量参考端（在输入参考端插座附近）
COM	通信（在相关按钮附近）	CURS	游标
dB	分贝（交流电平）	DC	直流
div	分度（示波器模式）	DUTY	占空比
ERASE	记录删除	EXIT	退出当前的状态或选单
F	法拉（电容单位）	h_FE	三极管放大倍数
HOLD	数据/波形保持	Hz	赫兹（频率单位）
Jx	晶振测量插座（32kHz~10MHz）	LEVEL	触发电平
LEFT	选择左游标	LOWER	选择下游标
MANUA	手动量程选择	MAX	最大值
mA	毫安	mF	毫法（电容单位）
MIN	最小值	ms	毫秒
mS	毫西门子（电导单位）	mV	毫伏
NORM	正常触发方式	nF	纳法（电容单位）
nS	纳西门子（电导单位）	P-H	峰值保持
POS	（水平/垂直）位置	RANGE	手动量程选择
READ	读出存储器中的波形/数据	READY	准备就绪，等待触发
REL	相对值	RESET	复位或位置回中
Restore	恢复原有设置	RIGHT	选择右游标
USB	USB接口启用	RUN	以MIN/MAX模式进行记录
S	西门子（电导单位）	SAVE	将当前信号存放到存储器中
SETUP	设置	Single	单次波形
STOP	“MIN/MAX”功能的暂停	TEMP	温度测量°C摄氏/°F华氏
TIME	时间，时基	TRIG	扫描触发
UPPER	选择上游标	V	伏特
VOLT	电压，输入灵敏度	mF	微法（电容单位）
ms	微秒	mS	微西门子（电导单位）
W	欧姆（电阻单位）	DV	电压差
Dt	信号时间差宽度	pq	选项调节或游标（上/下）移动
tu	选项调节或游标（左/右）移动		电池剩余电量
	触发斜率（上升沿/下降沿）		讯响，通断测试
	AC适配器连接		二极管
	启用PC通信功能		电源开关和自动关机前1分钟提示符号
	外接钳头测量		安全警告（伤害性或极限电压，电流提示）

仪表的成套与选件

仪表的成套

HAD-ET310A主机一台、双注塑表笔一付、6V电源适配器一个、牛津包一个、产品手册一本。

选件；ADP附件一个（温度/三极管h_FE/晶振）、USB接口连接线一条、光盘一张（内含软件安装说明）、
