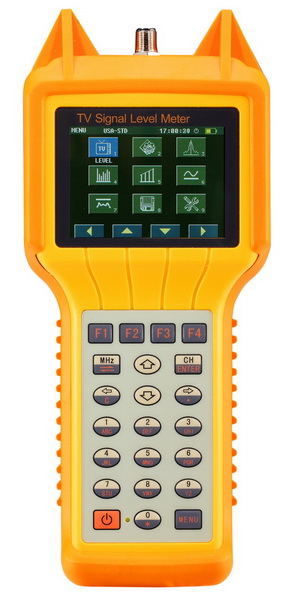

数字场强仪/有线数字电视场强仪/电视场强仪 型号：HAD-BW7100
产品概述：
HAD-BW7100系列有线数字电视场强仪采用高速微处理器，液晶彩屏显示，实现快速功率、频道扫描测量，更好的适用于数字、模拟混合网络测量以及双向网测量，是目前市场上配置最高的一款有线电视测量仪器。
主要功能：
1、更精确地QAM性能指标检测分析---平均功率、MER、BER（RS前/后）
2、更快捷的频谱分析功能和功率测量，真实快速的反映频道的实际状况
3、更长的工作时间，内置高容量的锂电池，大于6小时的连续开机工作，可带充电器长时间工作
4、支持星座图
5、支持多种DVB模式：64QAM，256QAM, 128QAM/16QAM/32QAM（选件）
6、全自动模拟、数字频道创建功能，适用于任何网络检测
7、数字电视指标及全面的模拟电视指标（电平、V/A、斜率）自动检测功能
8、高清晰度、超宽温度的TFT彩色液晶显示，拥有完美的显示效果
技术指标：
|
数字DVB测量指标
|
|
频率范围
|
5-870MHZ
|
|
解调形式
|
DVB-C/ITU-T J.83-annex A (B/C选件)
|
|
支持
|
64/256QAM
|
|
数字平均功率
|
30dBuV-110dBuV
|
|
精度
|
±2dB
|
|
带宽
|
可设
|
|
符号率
|
1MS/S-7MS/S
|
|
调制误码率MER
|
22dB-39dB
|
|
精度
|
±2dB
|
|
比特误码率BER
|
RS前/后 1E-3～1E-9
|
|
星座图
|
有
|
|
模拟电视测量指标
|
|
频率范围
|
46-870MHZ 或 5-870MHZ
|
|
电平
|
20dBuV-120dBuV
|
|
精度
|
±1.5dB
|
|
输入阻抗
|
75Ω
|
|
频道扫描
|
频道总数150个
|
|
频率频谱
|
|
频谱扫描
|
带宽2.5MHZ可调
|
|
其他测试项目
|
斜率，干线电压，门限，告警
|
|
电源供给
|
|
电池
|
7.2V/1500mAH镍氢电池
|
|
充电器
|
AC 90V～240V 50Hz/60Hz
|
|
工作时间
|
平均6～8小时
|
|
充电时间
|
约3小时
|
