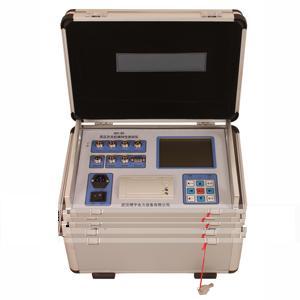

高压开关动特性测试仪 开关动特性测试仪 动特性测试仪 型号：WHBY-GKC-B5
WHBY-GKC-B5断路器动特性分析仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
产品别名
高压开关机械特性测试仪、高压开关动特性测试仪、开关动特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪
产品特性
1.产品性能
时 间：12个断口的固有分、合闸时间，同相同期、相间同期。
重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
速 度：刚分、刚合速度，最大速度，时间－行程特性曲线。
行 程：总行程，开距，超行程，过冲行程，反弹幅值。
电 流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
2.产品特点
适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
通用式测速传感器，直线直线传感器，旋转传感器，安装极为方便、简捷。
开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
仪器配有USB接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入U盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
产品参数
1、使用环境
输入电源 220V±10% 50Hz ±10% 大气压力 86～106kpa
温 度 －10～40℃ 湿 度 ≦80%RH
2、安全性能
绝缘电阻 ＞2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
3、基本参数
u 时 间： 量程 4000.0ms 分辩率0.1ms
误差 ①100ms以内 0.1ms ±1个字
②100ms以上 0.1% ± 1个字
③同期
u 速 度： 量程 20.00m/s 分辩率0.01m/s
误差 ①0-2m/s以内 ±0.1m/s±1个字
②100ms以上 ±0.2m/s±1个字
u 行 程：
|
|
量 程
|
分辩率
|
误 差
|
|
真空断路器
|
50.0mm
|
0.1mm
|
1%±1个字
|
|
SF6断路器
|
300.0mm
|
1mm
|
|
少油断路器
|
600.0mm
|
u 电 流： 量程 20.00A 分辩率0.01A
u 输出电源： DC30～250V数字可调/20A（瞬时工作）
u 外形尺寸： 360mm(L)×280mm(W)×300mm(H)
