手持动态变形模量测试仪 型号：
一、 用途概述
BJ-Evd型动态变形模量测试仪(手持落锤弯沉仪)用于测定路基在动荷载作用下的弯沉值（Evd），从而评估路基的承载力和变形量。适用于受动荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测，特别适用于场地狭窄地段检测，如路桥（涵）过渡段及路肩的检测，既有线路基等。它能快速测出动态变形模量Evd和地基系数K30。
适用标准：中华人民共和国行业标准《铁路工程土工试验规程》（TB10102-2004）“Evd 平板载荷试验”。
二、 产品特点；
1、采用进口传感器及部分元器件，测试精度高。
2、液晶中文显示，在不同的界面下有相应的中文提
示。
3、操作简单、测试速度快，检测一点只需三分钟。
4、自动计算Evd值，并显示曲线，准确直观。
5、手持式主机，配蓝牙微型打印机，无需连接，直
接打印，方便快捷。
6、RS-232串口和USB接口，便于连接笔记本电脑。
7、该仪器模拟列车高速行驶时对路基产生的冲击效
应，与静载试验相比，更能反映路基土的实际受力
情况，测试数据数字显示且现场打印，确保测试结
果准确、客观。
8、液晶屏幕带有背光，在各种环境下有较好的可视
度。
9、 无核辐射及废气等污染，操作使用安全、环保。
三、 技术参数
1、 适用及检测范围：符合现行规范的各类路基土及基床填料。
（1）适用的土壤种类范围与K30平板载荷仪相同，即可用于不大于载荷板直径1/4的各类土和土石混合填料。
（2）测试范围：10Mpa（3）测试影响深度：0～500mm
2、 加载装置
（1）加载装置重：15kg，其中重锤重：10kg
（2）最大冲击力：7.07kN
（3）冲击力持续时间：18±2ms
（4） 落锤高度 ；700-720mm
3、 载荷板
重量：15kg，直径：300mm，厚度：20mm
4、 沉陷测定仪
（1）沉陷测试范围：0.20mm～2.00mm
（2）重量：5kg
（3）电源：可充电锂电池，使用更方便
5、环境温度范围：-20℃～40℃

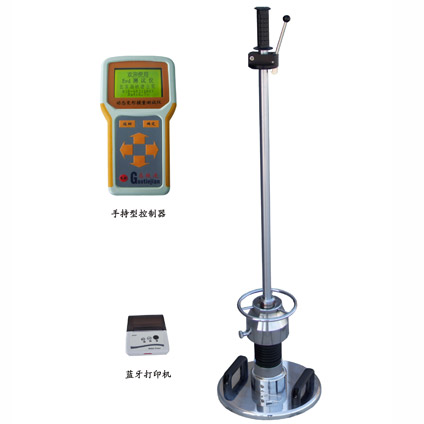

四、 仪器构成
1．加载装置
2、荷载板
3、电子沉陷测定仪
4、蓝牙微型打印机
