堰槽流量计 流量计 型号：WS-IF-05
1 特点
· 以全量型光电开关旋转编码器作为传感器，全数字化输出
· 性能稳定、可靠、无温漂、时漂、抗强电磁干扰。即使断电后在通电，测量数据依然正确
· 高分辨力、ISO/DIS国际标准推荐型数字式水头观测传感器
· 可配置RS485/232通信接口或4-20mA电流环输出接口，与通信机、计算机直接联网
· 可靠性高，寿命长(非接触性光电开关旋转编码器的寿命可达10万小时)
2 适用领域
数字式堰槽水头测量传感器是利用标准型式的测流建筑物帕歇尔水槽、“V”型槽、其他堰槽和其稳定的水位----流量关系来测量水位计算流量的仪器。可与各种型式的测流建筑配套使用，测量大坝渗流量及用于水利环境检测、排污计量、水文调查等的流量的实时检测计量。
水位传感器的输出数据直接传输给PC计算机，由计算机完成水位、流量参数的计算、显示、记录。在一条屏蔽双绞线上，可以同时连接32个具有内置式RS485输出功能的水位传感器，实现计算机群测和计算机处理。
本型仪器具有极高的灵敏度和分辨力(水位测量分辨力为0.5mm或更高)，且性能稳定可靠，无温度漂移，克服了投入式水位传感器和超声波流量仪可靠性差的缺点与不足。
3 结构、工作原理

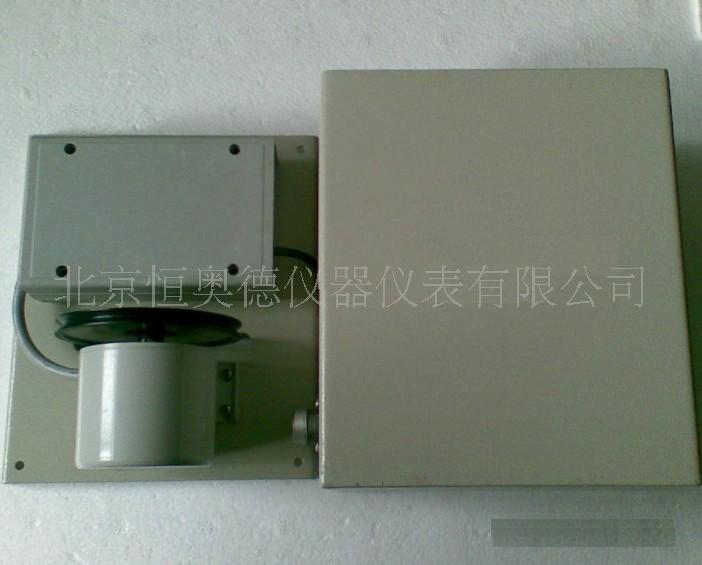

数字式水位传感器由光电开关旋转编码器、测轮、浮子、测缆、平衡锤、静水井、防护罩等构成。编码器是超低转矩的全量型光电开关旋转编码器，它的编码部件是不锈钢码盘，读码元件是进口高质量光电开关,其转轴上的测轮悬挂测缆、浮子、平衡锤。浮子、测缆、平衡锤全部为不锈钢和耐蚀塑料制作，具有良好的机械性能和环境适应性。传感器的静水井是直径Φ100mm-Φ120mm的不锈钢细测井，安装方便，可以在污染严重、腐蚀性强的水道长期工作。
旋转编码器安装在静水井上端，静水井安装在测流堰槽中。当堰槽中的水位变化时，静水井中的浮子即可带动测缆驱动测轮和光电开关旋转编码器旋转，输出与水位相对应的9-15bit格雷码编码数据。水位传感器的量程为0-250mm、0-500mm、0-1000mm，0-2000mm等，可与各型水槽配用，实现不同流量的监测。
明渠流量仪的水位传感器连同静水井也可以安装在岸边，用连通管与量水槽连通使用。
4 仪器及传感器主要技术参数
4.1 水位传感器主要技术参数
量程：0-250mm、0-500mm、0-1000mm、0-2000mm；
分辨力：0.1mm、0.5mm、1mm；
测量准确度:
|
分辨力
|
0.1mm
|
0.5mm
|
1mm
|
|
测量误差
|
±0.2mm
|
±0.5mm
|
±1mm
|
输出码：格雷码9bit-15bit；
输出形式：OC门，30mA/30VDC；
电源：12V/24V DC；
通信接口：RS485(选装)、4-20mA(选装)；
温度范围：-25℃ ～ +80℃；
相对湿度：95％(40℃)；
传感器尺寸：Φ90×100；Φ90×70；
测井尺寸：Φ100～Φ120。
