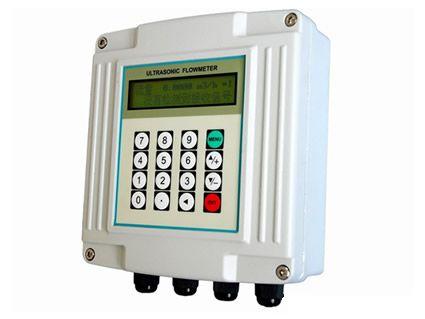

固定式超声波流量计全称DL-TUF-2000S分体固定式超声波流量计,是在第11 版超声波流量计的基础上，集多年专业生产制造超声波流量计的技术与经验，采用 TI 的 MSP430FG4618 低功耗单片机，最新开发的一种通用型高性能、低价格、高可靠性，功能强大的超声波流量计。选用了国际上著名的半导体元器件厂商生产的最新、最先进的集成电路及微处理器等，例如TI、Maxim 、Philips、Winbond、Xilinx等。硬件设计简单、软件功能强大和界面友好。采用低电压多脉冲平衡发射接收的专利技术，使其更能适应工业环境中的变频干扰，达到稳定、正确的工作。

高精度测量     线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%

测量范围大     选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm 管道流量的测量

支持中英文菜单    不同版本的流量计,可支持中文或英文菜单,方便快捷

可靠性高      采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高

抗干扰能力强      采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源

强大的记忆功能     自动记忆前64日、前64月、前5年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前64日流量计的工作状态是否正常。

•  测量线性度优于 0.5 ％，重复性精度优于 0.2% ，高达 40 皮秒的时差测量分辨率，使测量精度达到± 1% 。

•  每个测量周期中 128 次数据采集辅助以最新研发的流量计时差分析软件，性能优异，显示数据更稳定、准确、线形度更好。

•  隔离型 RS485 双接口，流量计与二次表之间可通过 RS485 总线通讯，传输距离千米以上。

•  带有三路精度 0.1% 的模拟输入接口，可连接温度压力等信号。

•  1 路 4-20 毫安模拟输出可作为流量 / 热量变送器。

•  2 路 3 线制 PT100 电阻信号输入可作为热量表。

•  3 路 4-20 毫安模拟输入，可以作为数据采集器 , 模拟输入接口也可以作为数字输入接口使用 。

•  带有双路隔离型可编程 OCT 输出，用于输出累计脉冲、工作状态等。

•  污水管道测量效果好，可以对绝大多数污水管道进行稳定可靠测量。

•  超声波传感器可以选择外夹式，插入式，管段式，还可以支持任意角度安装的水表传感器，包括平行双插入传感器。

•  具有一个双向串行外设通用接口，可以直接通过串联的形式连接多个诸如 4-20 毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。

•  流量计工作用参数可以固化到机内的 FLASH 存储器中，不会发生参数丢失的问题。固化的工作参数可以选择上电时自动调出。

•  硬件模块化设计。有主板模块、 4-20 毫安输出模块、脉冲输出模块、打印机模块、并口键盘显示模块、串口键盘显示模块等组成，用户可根据需要选择。

•  MODBUS 协议、 MBUS 协议、 FUJI 扩展协议、简易水表协议等不同的软件通信协议供用户选用。推荐的协议是 MODBUS-RTU 或 MODBUS-ASCII 协议。

•  日累计可记录前 64 天，月累积前 32 个月（ 2 年），并且增加了年月日记录内容。年月日累积数据都可以通过 MODBUS 协议读出。

•  16 次上断电时间流量计记录。数据都可以通过 MODBUS 协议读出。

•  定时打印、数据输出功能，自动显示下次打印输出的时间， 22 项可编程定时打印内容。定时打印功能能够实现数据的自动定时输出或者是自动记录。

•  OCT1 累计脉冲输出的脉冲宽度可以在 6 毫秒 -1 秒之间设定。出厂默认值是 200 毫秒。

•  带有键盘显示器并行接口，连接显示组件可组成简易流量计。

•  串口键盘显示组件可直接连接在串口上，参数设置完成后即可带电拔插。

•  具有依靠流体声速判断流体种类的功能，可以对流体类型做出识别。

•  具有一个可编程内置的定量控制器。可使用外部输入信号或者是 MODBUS 指令启动。

•  单一 24V （ TUF/TUC-2000M 使用 DC 8 ～ 36V ）直流电源工作。工作电流小于 50 毫安。（在不连接显示器，蜂鸣器不鸣响的条件下）。
