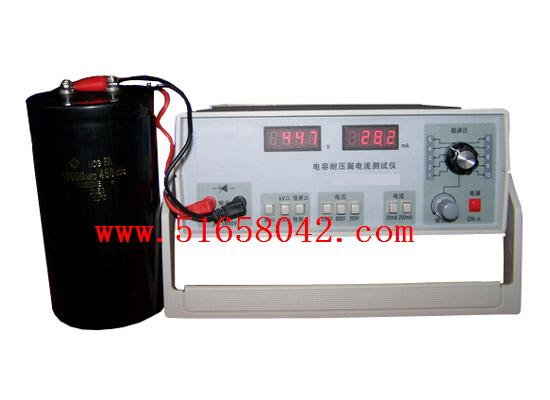

电解电容耐压漏电流测试仪/耐压漏电流测试仪 型号：HAD-YZ-056
本仪器主要用于工厂对电解电容耐压漏电流、二极管、三极管、稳压管的快速测试，特别适合大电解电容的快速测试，以及其它难以用万用表测试出的高压元件。具有性能稳定、使用方便，寿命长等优点，是工厂、企事业和实验实必备仪器。 技 术 参 数 1、 测试电压： DC 3－1800V(最高可达到2000V) 2、 电压精度： ±4％ 3、漏电流范围： 0－20mA 0－100mA 4、显示方式： 全数显 5、体 积： 280 x 240 x 90mm 6、重 量： 约4gk 7、功 耗： 40W 8、电 源： 220V±10％ 使 用 方 法 (1)电解电容耐压测量：按下本仪器电源开关“ON”键，根据电容器上的标称电压，适当选择电压量程开关，调节“粗调压”旋钮开关，再调节“细调压”旋钮，（如100uf/25V电容，选择200V档，“粗调压”旋钮调到1档上，再调“细调压”旋钮，观看“V”电压表，电压调到约标称电压的1.5倍40V左右），按下电流开关键“20mA”，被测的电容插入插孔中，正极对正极，抬起“KV”开关键，再按“测”键，等电压稳定后，电压表上的读数即是该电容器的耐压值。 如2000uf以上的大电容，应按下“快测”键（因为大容的充放电时间长），选择适当的电压量程开关，按以上同样的方法操作即可。 如400V以上的电解电容，最好选择600V量程键。 测量高压无极性电容时，将电压“2000V”键按下，被测电容插入插孔中，按下“测”键，缓慢粗调调压开关，当听到电容内有“吱吱”声时，或电流表有数字跳动时，就是该电容的击穿值。 注意！电容测完后，需在机外短路放电。 (2)电容漏电流的测量：根据电容容量的大小，选择电流量程键，电容容量越大，电流档选择越大，适当选择电压键，（如470uf/50V电容），选择“200V”的档，电压调节到50V左右，电流档选择“20mA”键，“mA”键按下，再按“测”键。一个良好的电容有多少漏电流？仅供参考：纸质电容、云母电容、涤沦电容、聚脂电容等，一般显示没有漏电流，50uf以下的电解电容，应显示低于25uA漏电流，50－500uf显示低于50uA漏电流，500－1000uf低于100uA漏电流，1000－10000uf显示低于500uA漏电流。 (3)稳压管的测量：选择电压量程键，从低档到高档，电流档选择20mA，“KV”键抬起，同时“慢测”键也抬起，稳压管插入插孔中，管子正极对负，负极对正，再按“测”键，调节电压，观测电流表，应显示在10mA左右，电压表上读数即是该管的稳压值。（如10V稳压管，将粗调开关调至下方的0档，再细调旋钮，观看“mA”电流表，应显示在1mA左右）。 (4)三极管、二极管耐压测量：选择电压量程键，从高到低，电流键选择20mA，“KV”键抬起，被测的管子插入插孔中，二极管正极对负，负极对正，NPN三极管集电极对正，发射极对负，按“测”键，调节粗调压开关，如电流表上有数值，则电压表上的读数即是该管的耐压值。 根据电解电容器的技术参数可知，电容器漏电流uA，在+20℃ ±5℃时应不大于Ib=KCU。Ib为漏电电流uA，C为标称电容量uF，U为额定直流工作电压，K为系数+20℃ ±5℃时为0.03，一般电容不大于该计算值的5倍。 铝电解电容漏电电流在常温下应不大于该计算公式（Ib=KCU）的3倍。 附件： 鱼夹子一副 本仪器因有高压，请注意安全！
