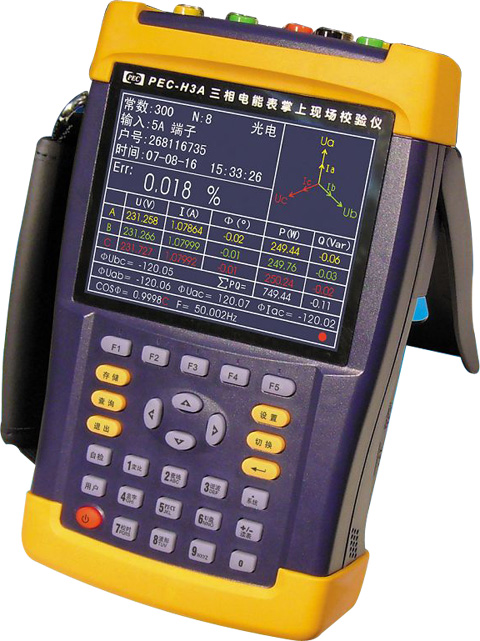

三相电能表现场校验仪 型号；HAD-PEC-H3A
● 同时校验三相电能表有功、无功电能表误差，同时校验主、副表误差
● 显示：U、I、P、Q、Φ、F等电工参数
● 测CT变比，波形显示
● 测2～51次电流、电压谐波
● 判断错误接线， 汉字输入
● 多功能表通讯波特率测试与表号读取
● PT、CT二次负荷功能
● 能自动修正钳表误差
● 支持U盘上装下载数据(FAT32文件)，智能升级
● 电池供电或宽电压范围(57.7～480V)在线供电、充电
● 准确度：0.05级、0.1级
∷∷∷∷∷∷∷∷∷∷∷∷∷ 主要特点 ∷∷∷∷∷∷∷∷∷∷∷∷∷∷
● 高亮度、高清晰度、高分辨率5.7＂(320*240)TFT彩色液晶显示。
● 系统采用高速高精度的数字乘法器，同时测量有(无)功功率、电压、
电流、频率、相位等全部 参数，并对全部参数进行软件修正。
● 仪器无电位器,彻底防止仪器因运输等外界原因造成误差改变,大大提
高了系统的稳定性和可靠性。
● 钳表自校准功能，可保证钳型互感器的长期精度稳定性；最小测试电
流能力:5A或1A钳时达到1mA，可在新装现场有PT、CT而无负荷情况下
做接线查线。
● 各相之间互相自检，保证仪器的长期精度稳定性。
● 系统采用国内首创的数字真无功测量技术。真正使无功测量做到：不
受电压电流不平衡、相角不 对称、频率变化等影响，首次在国内将
无功准确度提高到 0.1%。
● 在-20℃～+40℃温度范围内保证电能准确性(0.1% 或 0.05%)。
● 可带 0.2 级 5A 钳(已含开合不重复性误差、接触误差、外界磁场
干扰误差、角差等)。
● 可带 20A、100A、500A、1000A 钳，直接测量低压计量综合误差，
与 5A 钳配合，直接测CT变比。
● 电压自动换档 30～480V、电流直接输入 5A 。
● 宽工作电源AC 57.7～480V，且可内部电池供电(充电无须外接充电
器)双选择。
● 在四个相限识别常见的三相三线 48 种、三相四线 96 种接线错误，
显示任意接线的六角图。
● 对每种接线，显示错误识别后的六角图，可作为六角图查线培训使用。
● 可测三相电压、电流的 2～51 次谐波，并可存储全部谐波数据。
● 可同时显示三个电压、三个电流的波形。
● 提供误差修正功能，方便误差校准(需密码)。
● 存储10000块表的全部测量数据，包括工作参数，方便事后分析。
● 可与 PC 机进行通讯,很方便与原有的数据库和管理系统接口。可配
《PEC电能表管理系统》软件,实现无纸办公。
● 汉字输入。支持 U盘，可通过 U盘、串口升级软件下载校验数据。
● 可自动或手动校验单相、三相三线制、三相四线制有功和无功感应式
电能表及电子式电能表(能接收电子式电能表的脉冲)。
● 可用对比法校验电压、电流、功率、功率因数、相位和频率等电工仪
表和变送器。
● 可测 PT、CT 二次负荷。 校核电能表常数。四象限电能测量。
● 同时校验有功、无功电能表误差，同时校验主、副表误差及自动计算
标准偏差估计值。
● 高精度塑胶模具机箱设计，轻巧美观。
∷∷∷∷∷∷∷∷∷∷∷∷∷ 技术指标 ∷∷∷∷∷∷∷∷∷∷∷∷∷∷
电压量程 AC 30-480V
电流量程
(一倍过载) 端子输入 5A
钳表输入 5A 20A 100A 500A 1000A
钳表输入 5A、20A ±0.2%(带钳表自修正功能)
100A、500A、1000A ±0.5%
电能脉冲常数 5A FL=36000P/KWh FH=3.6×10000000P/KWh
其它 FL=36000×5/额定电流(P/KWh)
FH=3.6×10000000×5/额定电流(P/KWh)
频 率 45-55Hz
相位测量范围 -180 -- +180度
互感器变比 < ±0.5%
电压影响 < ±0.01%
频率影响 < ±0.01%(45-55Hz)
温度影响 < ±5ppm/`C (典型)
24小时变差 (0.1级)< ±0.02% (0.5级)< ±0.01%
基 本 误 差 U.I 谐 波 测 量
端 子 输 入 测量范围 2-51次谐波
有功电能 ±0.1% ±0.05% 测量精度 ±0.01%(相对于100%基波)
无功电能 ±0.1% 其 它 技 术 指 标
功 率 ±0.1% ±0.05% 电 源 AC57.7～480V(50～60Hz)
电 压 ±0.1% ±0.05% 功 耗 约10VA
电 流 ±0.1% ±0.05% 环境温度 -20`C--+40`C(保证准确度)
频 率 ±0.05Hz 相对湿度 40%-95% 无结露
相 位 ±0.1度 ±0.05%度 预热时间 < 3分钟
重 量 1.8kg 外形尺寸 (长)249*(宽)154*(高)58mm
