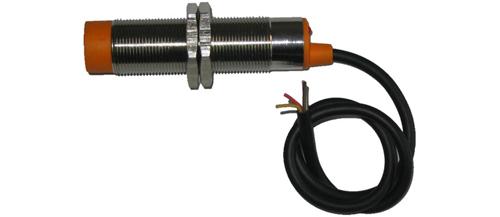

霍尔双向转速传感器/双向转速传感器/转速传感器 型号：HAD-ZSC

霍尔双向转速传感器，基本工作机理是探测磁性材料，即当有一定磁场强度的磁钢靠近该传感器，便可输出一个信号；当磁钢远离传感器，输出信号消失，本传感器内部集成有两路霍尔元件。主要用于位移检测和以及旋转方向判别。适用于：工业链轮齿速度检测、链输送带的速度检测、运动停止检测、汽车检测设备、转速表、防包死（ABS）系统、高速低成本接近开关、计数器等场所。

• 两线制相位差90度电压输出;
• 转动方向的探测;
• 动态自校准;
• 单芯片解决方案;
• 高灵敏度
• 自适应南北极磁场;
• 高阻抗压电效应;
• 操作空隙大;
• 工作温度范围宽。

参数		符号	最小	最大	单位
供电电压		VDD	4.5	16.5	V
供电电流		IDD		50	mA
输出低电平		VL-OUT	-	0.4	V
输出高电平电流		IH-OUT	11.8	16.8	mA
输出低电平电流		IL-OUT	5.9	8.4	mA
最大 等级	供电电压	VDD	4.5	20	V
	工作温度	TA	-40	150	oC
带宽		BW（DR-L）	1	5000	HZ
		BW (DR-R)	1	5000	HZ
相位差		Phase difference	-	90	o
检测方位		Dir	-	5	o
感应距离		Dis	-	3	mm
齿轮 参数	齿轮高度	Tooth  height	5	-	mm
	齿轮宽度	Tooth  width	2	Tooth Gap 70%	mm
	齿    距	Tooth  gap	2.5	-	mm
	齿轮厚度	Target  thickness	5	-	mm
引线长度		L	200	-	mm
