型号：HAD-ZSA/B

• 齿轮旋转位置传感器；
• 防电源错接保护；
• 自适应调整磁场感应范围；
• 高速操作；
• 无斩波延迟；
• 可检测零速度；
• 无须考虑旋转方向；



性能参数：

参数		符号	最小	最大	单位
供电电压		VDD	3.5	24	V
供电电流		IDD	6	10	mA
输出低电平		VL-OUT		0.4	V
输出高电平电流		IH-OUT	1	2	mA
输出低电平电流		IL-OUT	-	25	mA
输出饱和电压		VSAT	-	600	mV
输出短路电流		IFAULT	50	150	mA
输出短路关闭		TFAULT	100	200	µS
绝对最大等级	供电电压	VDD	-	30	V
	供电电流	IDD	-	50	mA
	输出电流	IOUT	-	40	mA
	输出电压	VOUT	-	30	V
	能量消耗	PD	-	100	mW
	工作温度范围	TA	-	-40~150	ºC
带宽		BW	-	10	KHZ
温度		Tem	-40	150	C
检测方位		Dir	-	360	º
感应距离		Dis	-	2	mm
齿轮参数	齿轮高度	Gear height	5	-	mm
	齿轮宽度	Gear width	2	-	mm
	齿轮间距	Gear gap	5	-	mm
	齿轮厚度	Target thickness	5	-	mm



接线图:





安装尺寸：







注意事项：

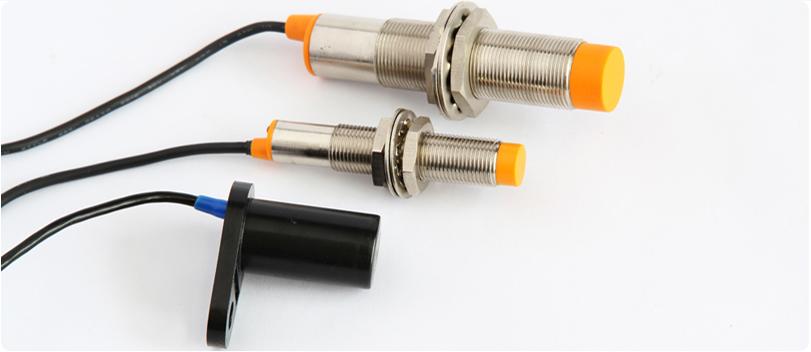

1. 传感器外壳有CX-ZSA(塑壳)和CX-ZSB(金属壳)两种，图示传感器为塑壳尺寸。

2. DP-ZSA尺寸：直径17.2mm*长35mm*宽41mm

3. DP-ZSB尺寸：直径12mm*长63mm (M)

4. DP-ZSB尺寸：直径18mm*长80mm (L)

5. 传感器的性能与以下因素有关：目标物的材料，形状，速度；传感器与目标物的距离；环境磁场；环境温度。使用时要注意调整。
