DDS信号发生器/多功能信号发生器/信号发生器型号：HAD-DDS

DDS信号发生器基于AD9850/AD9851芯片的全数字合成技术，输出频率稳定准确，且能快速编程控制。该产品的数据信息由专用液晶屏显示，比较直观；参数设置由按键和数字电位器配合调整，比较便捷；操作记忆功能，使用更方便；再加上串口设置频率，便于PC机与该信号发生器联机使用。主板上具有信号输出插针、低频插座、高频插座等多种输出接口。该仪器不但是信号发生器、还集成了频率计、扫频仪等7种仪器，这不但使用户的学习和研发更加经济，而且让用户的工作更加便捷高效。

主要性能特点：

1.      信号发生器输出两路同频正弦波信号（如图3），相位差180°。输出频率范围为0.04-40MHZ（AD9851到70MHZ），但频率超过2MHZ后信号会逐渐被衰减。正常输出幅度为Vpp电压1V ，频率误差5PPm ，稳定度1PPm。其中一路幅度能够由板上电位器调节。100KHZ以下频率分辨率为0.04HZ，100KHZ以上频率分辨率为1HZ。两路输出的负载驱动能力分别为2mA（500Ω）和0.5mA(1kΩ)，带电位器调节的一路负载能力差。

2.      信号发生器输出两路同频方波信号（如图4），相位差180°，与正弦波同频。输出频率范围为0.04-40MHZ（AD9851到70MHZ），但频率超过1MHZ后信号会逐渐变差。正常输出幅度为Vpp=5V，频率误差5PPm ，稳定度1PPm。方波的占空比可以通过电位器调节。100KHZ以下频率分辨率为0.04HZ，100KHZ以上频率分辨率为1HZ。两路输出的负载驱动能力均为10mA（500Ω）。

3.      信号发生器还有两个高频输出，采用迷你型BHC-10插座连接。其中左面一个为正弦波输出，适合2-40MHZ信号输出（AD9851高达70MHZ）。正常输出幅度为Vpp电压1V ，频率误差5PPm ，稳定度1PPm；右面一个为方波输出，适合1-5MHZ信号输出。正常输出幅度为Vpp=5V，频率误差5PPm ，稳定度1PPm。两路输出的负载驱动能力均在1mA以上。

4.     信号发生器的输出电路中有RC低阶滤波器，它对谐波和杂散信号的滤除能力一般在－35db以上，在有些场合可能需要做进一步处理才能满足信噪比要求。

5.     频率计可测试幅度在0.2-10V、频率在2HZ-1MHZ的周期信号。测试精度在10^-5以上。

6.     扫频仪的扫频起点和终点可在10HZ-40MHZ之间任意设置；扫描时间可在1S-1000S之间任意设置。频率步进量为所选区间的千分之一。设置量带记忆功能。

7.     其它功能有计数器，计时器，串口调试，亮度（电压）监控，用户可销售增值服务。

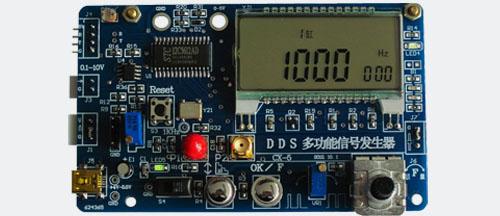

产品图片：
