主体结构及概述
|
|
箱门结构
|
前部手动单开门，门密封采用O型硅橡胶密封条，门锁紧采用手动凸轮偏心锁紧式结构。
|
|
箱子外壳
|
由冷轧钢板经防锈处理后焊接铆接而成，防锈处后，表面浅色喷塑处理，经久耐用美观大方。
|
|
箱子内胆
|
内胆均采用SUS304不锈钢板焊接组合而成。
|
|
框架结构
|
由槽钢、角钢等型钢除锈防锈处理后焊接加固处理而成。
|
|
隔板结构
|
可拆卸式不锈钢隔板2层。
|
|
保温处理
|
选用优质超细玻璃纤维保温棉，保温效果好。
|
|
结构概述
|

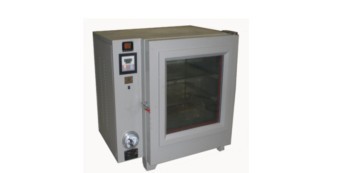

防爆真空烘箱外壳采用冷轧钢板喷塑，内胆均采用304不锈钢，其四周用型钢加固保证其耐压性，箱门为方型双层防弹玻璃观察窗，门封条采用耐高温橡胶条，容易拆装更换，密封性极好。夹层采用超细玻璃棉加厚填充，防温性好，加热管置于箱体两侧和底部，加热均匀，控制面板置于箱体一侧，装有温控仪、真空表及本质安全型电源开关。电磁阀耐高温耐腐蚀，压力管路阀门及附件均为不锈钢材质。真空表采用电接点不锈钢压力表，其上下限控制接点由本安型固态继电器控制，绝对不会产生火花，控压灵敏精确。另外真空箱运行采用，先抽真空当压力达到设定真空度后再加热的方法，其优点防止加热箱内空气膨胀，也可以在抽完真空后向箱内充入惰性气体，爆破箱门防止热空气进入压力表保护电磁阀及真空泵，确保安全，减少故障。开机时打开电源开关，设定温度及压力，真空干燥箱就可长期自动恒定在用户所需温度及压力点上，长期稳定运行无人值守。温控仪采用微电脑智能温控仪，具有测温设定双数字显示，清晰醒目，还具有延时功率抑制和PID自整定及超温报警自动切断电源功能，控温精度高，运行稳定可靠。（顶部加装一个进料管）
|
|
主要技术参数
|
|
工作室尺寸
|
450mm×450mm×450mm（宽×深×高）
|
|
外形尺寸
|
约970mm×750mm×800mm（宽×深×高）
|
|
电源
|
AC220V、50Hz
|
|
控制温度
|
室温+10℃～200℃
|
|
真空度
|
<133pa
|
|
温度波动度
|
≤±1℃
|
|
防爆技术处理及防爆认证
|
|
防爆处理
|
防爆恒温干燥箱采用了代表本质安全型防爆电器最新成果的高新技术产品“有源光耦固态继电器” ( 防爆认证标志：Ex mia IIC T4 ,防爆合格证号“GYBO1249”)为主控元件，控制电流小于50VA，不产生电火花，其控制仪表及全部电器采用隔爆、浇封、本安等复合防爆技术处理。其中传感器PT100采用防爆安全栅进行防爆隔离，以防止危险信号进入箱内确保产品安全可靠使用，温控仪经隔爆处理，加热管经过浇封处理，面板电源开关为本质安全型无源开关不会产生电火花，所有电气控制元器件及接线部分被密封在防爆接线箱内，因此在易燃易爆危险场所使用安全可靠！
|
|
防爆加热管
|
304不锈钢护套防爆加热管，在保证总功率的前提下加大散热面积，减小单位面积发热量，使加热管发热均匀，不产生局部过热，更不会发红，保证安全，接线部分作防爆浇封处理，不产生电火花。
|
|
安全保护
|
设备具有超温报警系统，当炉内温度发生异常变化时，会发出报警，并自动切断加热电源，设有短路，接地等安全保护措施。
|
|
防爆认证
|
产品具有IIB 级标准，可用于温度组别为T4的爆炸性气体混合物的危险性场所，产品经国家级仪器仪表防爆安全监督检查站鉴定合格，
防爆标志：ExdmiaIIBT4，合格证编号：GYB081773X。
|
