一．用途

HAD101C静态应变测试分析系统，适用于学生实验以及工程试验而精心设计生产的产品，它可由计算机程控和手动操作（高清大面积数显装置）两用，它可准确,可靠和便捷的测试结构试验和实验力学中，可作多测点静态应变测试的系统，它如相应接配电阻应变式传感器，可以测量应变(应力),拉力,压力,荷载,压强,扭矩,位移,倾角和温度等参数的变化量。从而，它可广泛适用于机械,材料,航空,航天,船舰,水电,海港,码头,交通(公路,道交,轨交和高铁),桥梁,隧道和土木工程等专业的科研机构,工矿企事业和大中专高等院校，在军工和民用的科研,教学和生产中，进行静态应变测试的一种十分通用的测试系统，该系统与国内外相关产品相对比，不仅有良好的技术性能，还具有极高的信价比，是广大应变测试用户值得信懒的首选产品之一。

二．特点

硬件特点

1.单台可手动控制，操作简单，数码管直接显示测点号和应变值，无需电脑也可完成一般实验。

2.合理的接地，先进的隔离技术和软硬件信号处理技术，使系统具有极强的现场抗干扰能力，适用于各种工程现场的检测。

3.可与各种桥式传感器配合，完成压力、力、荷重、位移等物理量的多点巡回检测。

4.可与热电偶或铂电阻配合，通过分度号的计算，对温度进行多点巡回检测。

5.对输出电压小于20mV的电压信号进行巡回检测，最高分辨率可达1μν。

6.电桥接入方式有：全桥、半桥、1/4桥（公用补偿片）等方式。

7.测点切换，采用进口高性能光继电器,切换速度更快、更稳定。

8.内置Q-FAN温度控制系统，进一步减少温度对测量结果的影响。

软件特点

1.采样方式多样：单次采样、定时采样、连续采样。

2.显示方式灵活：表格显示、时域曲线显示，可同时显示多个窗口，每个窗口可显示8个测点数据。“X-Y”函数记录仪方式绘制滞回曲线。

3.视图实时增加数据和减小数据量，方便用户实时观测，同时提供单双光标读数据功能，并实时计算最大值、最小值等统计值。

4.数据快速定位功能，对于长时间监测的工程，数据量很大，通过快速定位功能，可以很方便的找到需要的数据。

5.数据标记，用户可以对感兴趣的数据加上标记，这样可以在各块数据间进行灵活定位，节省操作时间。

6.导入导出平衡结果，方便用户继续测试。

7.应变花计算：提供两片直角、三片直角、扇形、等角、伞形等应变花计算。

8.可根据用户要求，将数据导入EXCEL、TXT文件。

9.可根据用户的喜好，选择喜欢的界面风格。

三．技术指标

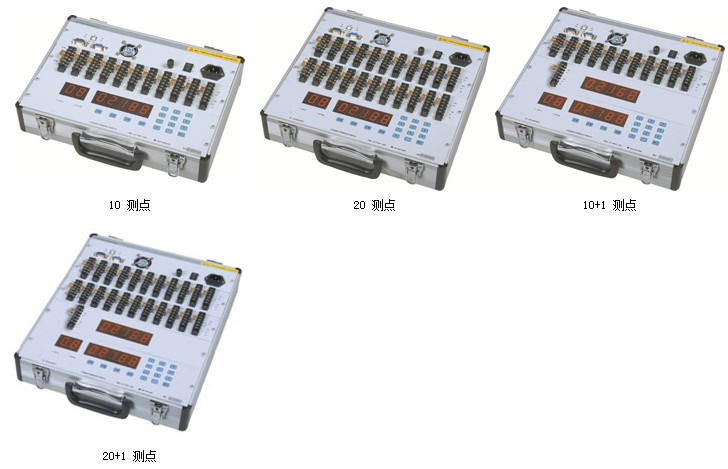

1.单台采集箱测点数：10、20、10+1、20+1;

2.单台计算机可控制最大测点数：640、1280、704、1344;

3.最高采样频率：1Hz (对全部接入测点);

4.A/D分辨率：24位;

5.显示/控制方式：计算机程控或 LED/手动，两用;

6.扩展方式：串行;

7.最大采集箱间距离：100m;

8.应变(电压)最高分辨率: 1με(1μv);

9.最大应变测量范围：±19999με;

10.应变自动平衡范围：±15000με (当R=120Ω, K=2.00时，应变计阻值的±1.5%);

11.适用应变计电阻阻值范围: 50～10000Ω 可任意设定;

12.适用应变计灵敏度系数范围：1.00～3.0 0可由计算机进行设置，且可自动修正;

13.长导线电阻修正范围：0.0～100Ω;

14.准确度级别：0.5级;

14-1示值误差: <(±0.5%red±3με);

14-2灵敏度系数(K)示值误差 : <±0.5%(F.S);

14-3稳定度:

14-4零点漂移: <±3με/4h;

14-5示值稳定度: <±0.1%/4h;

15.温度漂移（程控状态）：±1με/℃;

16.供桥电压: DC 2.00V±0.1％;

17.电源: AC 220V（±10％）， 50Hz（±2％）;

18.功率：约15W;

19.电磁兼容试验符合A类指标;

20.使用环境：适用于GB6587.1-86-Ⅱ组条件;,

21.外形尺寸: 340mm×239mm×100mm（10测点）

340mm×311mm×100mm（20、10+1测点）

340mm×283mm×100mm（20+1测点）

22.仪器自重：10测点约4kg,20、10+1测点约5kg，20+1测点约5.5kg

注:系统技术指标是按“中华人民共和国国家计量检定规程”JJG623-2005”电阻应变仪”设计编制
