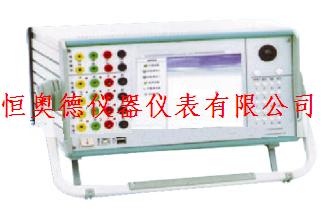

微机继电保护测试仪 型号；HA-RX660B
HA-RX660B微机控制继电保护测试仪是继电保护通用测试装置，主要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和研究，可实现电压电流幅值，相位频率的灵活控制，并具备各种继电器和保护的专用测试模块。是电力基层单位保护装置投运前调试和定期检验的必备工具。
本装置由内嵌工控机或外接PC机控制，采用单机箱、模块化结构，面板8.4吋彩色LCD显示。图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。备有扩展串口及USB口可与其它PC机通讯，试验结果可上传。软件可通过Internet网络进行本地升级。D/A位数高，电流、电压精度好，功放采用直接耦合放大，交直流两用，能很好地仿真电力系统的暂态过程，超大的电流源输出功率及良好的宽频幅频特性，使其不但能对各类微机型保护进行特性和整定值的检验，也适用于常规电磁型等保护及安全自动装置的特性及整定值校验。不但满足发电厂、供电局等基层电力单位调试继电保护要求，也适合各级研究部门及高等院校用来研制和考核各种继电保护。
二、技术指标
|
功耗
|
＜2000VA
|
|
单相电压
|
220V±10%
|
|
主保险丝
|
250V，10A
|
|
电源频率
|
50Hz±10%
|
|
2、电流源
|
|
三相
|
3×0～40A
|
|
三相并联
|
0～120A
|
|
直流
|
3×0～15A
|
|
精度
|
＜0.5%(AC: 0.2A～40A；DC: 1～15A)
|
|
分辩率
|
0.001A
|
|
最大
功率
|
交流400VA/相
|
|
直流200W/相
|
3、电压源
|
四相电压
|
4×0～120V
|
|
最高输出电压
|
AC：480V；DC：480V
|
|
精度
|
＜0.5%(AC: 0～120V )
|
|
最大
功率
|
单相
|
4×80VA/相
|
|
U=
|
100W(U=)
|
|
分辩率
|
0.001V
|
|
四相直流电压
|
4×0～120V；4×80W
|
|
4、输出频率
|
|
范围
|
0～1000Hz
|
|
误差
|
＜0.001Hz(10～70Hz)
|
|
分辩率
|
0.001Hz
|
|
5、相位
|
|
范围
|
0～360°
|
|
误差
|
＜0.2°
|
|
分辩率
|
0.1°
|
|
6、输入接点
|
|
数量
|
4对
|
|
类型
|
空接点、＜250V，DC电信号兼容
|
|
7、输出接点
|
|
数量
|
4对
|
|
类型
|
空接点
|
|
空接点容量
|
24V/3A或250V/0.3A
|
三、特点
1、内嵌工控机或外接PC机控制，面板8.4吋彩色LCD显示，仪器本体可独立工作。
2、软件图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。
3、电流电压放大器：电流、电压源中无升流器、升压器，而采用直接耦合放大方式，初级放大回路直接接收D/A转换输出的信号，不经插值处理。使得电流电压不但能输出直流及1～1kHz的各种波形，而且无附加延时，保证了输出响应时间及正确的暂态波形，在输出稳态波形时，由于快速的输出响应，保证了电流电压的同步性及相位角、合闸角的精度。
功率放大回路具有完善的电流、电压及超温保护功能，防止大功率器件在试验中被损坏，电流源开路或过载时，自动报警，相应相发出报警灯光指示，同时有连续报警声音。电压源短路或严重过载时，跳开功放，电源指示灯发出闪烁的红光，同时发出报警声。为防止大电流下长期工作而引起电流放大器过热，当测试装置的任意一相电流大于10A时，软件设有限时功能，此限时不影响正常使用，主要为防用户不合理设置或操作，引起大电流长时间误输出。
4、电源：仪器使用单相220V交流电源,当面板总电源开关合上时，仅产生±5V，±15V电压给D/A板使用，面板电源指示灯发绿光。当功放电源开关按钮按下（合上），软件进入应用程序后功放软件开关也自动合上时，功放直流电源投上，面板电源指示灯发红光。前述任意一开关断开（软、硬功放开关）功放电源断开，面板电源指示灯发绿光。
5、电压电流每相功放电源相互独立，输出相互隔离，各相电压﹑电流之间可灵活串﹑并联使用。
6、软件用C++编程，软件升级快。备有扩展串口及USB口。可与其它PC机通讯，软件可通过Internet网络进行本地升级。
7、试验结果可上传，也可在线打印，报表格式与Excel兼容。
8、高强度抗振铝合金机箱，轻便、耐磨，抗锈蚀、抗冲击。
四、 用途
1、二次调度中所有单个元件的测试(电流、电压、时间、差动、平衡、负序、距离、功率方向、反时限、频率、同期、重合闸等继电器)。
2、整组传动，能摸拟各种简单或复杂的瞬时性，永久性，转换性故障，可在基波上叠加暂态直流分量。
3、能随意叠加各次谐波，叠加初始角及含量在线可控。
4、可分相输出不同频率交流量、交直流两用。
5、专用低周单元，可方便测试微机低周低压减载保护。
6、各种保护时间特性的自动扫描。功率及阻抗保护特性曲线的扫描。
7、微机主变保护差动比例及谐波制动特性的自动测试。
8、整组距离、零序、过流保护自动测试。
9、用户可编程测试单元，以满足特殊试验用途，例备自投装置的测试。
10、电机失磁失步、反激磁、逆功率及同期等各种保护的测试。
11、自动与手工测试、静态与动态测试方式任意选择，测试定值、结果数据和曲线可存档、打印。
五、维护与维修
1、设备终身维修。软件免费升级，可访问公司网站，下载升级软件至 PC 机，用 通讯线通过并口把 PC 机与仪器连接，两边运行随机通迅程序，把升级软件下传至 仪器或用 U 盘把升级软件拷贝至仪器。
2、面板 LCD 为易碎品，应小心轻放，需有专人负责管理，在使用过程中必须注 意防震、防摔。否则，便携机液晶屏因摔坏不予保修。当计算机的硬盘在读写时， 禁止关电源，以免损坏计算机。
3、为了使测试仪的软硬件性能及可靠性得到不断的完善 和改进，欢迎广大用户对该产品提出宝贵的意见和建议。对于软件，要求增加新测 试功能的用户，我们将与您一起磋商，以便满足您的要求。
六、异常现象及处理
1.电流某相插孔间报警灯亮,并有报警声： 此相电流开路或负载超过实际输出范围,检查接线及负荷后再试。
2.功放电源一投或一输出电压立即跳开功放，电源指示灯闪烁红光并有报警声： 弹开功放按钮,检查电压回路有否短路或严重过载,若仍不能排除则与厂家联系
3.测试过程中，跳开功放电源： 首先软件停止操作输出，然后弹起功放按钮,自保护信号应复归，电源指示灯发
绿光并停止报警声。再按下功放按钮，再继续试验。若弹起面板功放按钮后，不能 复归自保护信号，或再次按下按钮后，自保护再次动作，应考虑是否大电流长时间 输出，热保护动作未复归原因，若不是与厂家联系。
