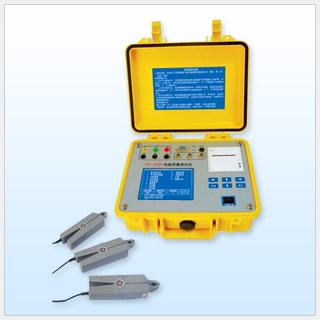

便携式电能质量测试仪 电能质量测试仪 型号：BD-DZ201
BD-DZ201电能质量测试仪是一台高性能的多功能电能质量测试分析仪器。采用DSP+ARM+CPLD内核，5.5’大屏幕液晶显示屏，使结构更紧凑，功能更强大，显示更方便。它结合我国电力系统的特点，可满足您现在和未来在测量方面的多种需求：谐波测试分析、电能质量综合测试分析、功率分析。
1.基本配置
◇电能质量测试仪主机；
◇笔记本电脑（选配）；
◇电压测试线：一套共4根；
◇交流电流钳：3只，0—5Arms，型号为CP-4。
2.主要特点
◇安全可靠
电压输入采用高电压隔离模块(±680V、响应时间＜2μS)，电流输入采用交电流钳(0--50KHz,0--5Arms)使输入信号和测量系统安全隔离。这样不仅使BD-DZ201在使用上安全、可靠和方便，而且大大提高了BD-DZ201的抗干扰能力；
◇方便
便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作三小时。
◇多通道、多参数、大容量、高精度等特点使BD-DZ201具有多种用途。多通道：最多3×3个电压通道、3×3个电流通道。多参数：可同时测量电压、电流的基波、2-50次谐波、相位、频率、功率、三相不平衡度、电压偏差、电压波动与闪变等参数；
◇强大的软件功能，使BD-DZ201适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平；
◇笔记本电脑与电能质量分析仪分开的结构，具有RS232和网卡两种接口，便于与笔记本电脑的通讯及软件的升级换代；
◇我公司有较高水平的研究队伍和高精度的研究测试设备，作为公司产品的技术支持单位，将热心地向用户提供有关电能质量测试分析与治理方面的技术咨询及服务。
3.技术指标
◇频率测量
测量范围：48～52Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.
测量误差: ≤0.02Hz
◇输入电压量程 10-480Vrms
◇输入电流量程5Arms, 200Arms（选配）
◇基波电压（电流）幅值 ：基波电压允许误差：≤0.5％F.S.；基波电流允许误差：≤1％F.S.
◇基波电压（电流）之间相位差的测量误差≤0.5°
◇谐波电压含有率测量误差≤0.1％
◇谐波电流含有率测量误差≤0.2％
4.可测试参数
系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、视在功率、真功率因数等全部电能质量五大国标规定的参数。
5.产品主要用途
◇测量分析公用电网供到用户受电端的交流电能质量，其测量分析的指标：供电频率偏差、供电电压偏差、供电电压波动和闪变、供电三相电压允许不平衡度、电网谐波
◇应用小波变换测量分析非平稳时变信号的谐波。
◇测量分析各种用电设备在不同运行状态下对公用电网电能质量的影响。
◇负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数的变化趋势。
◇电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。
◇测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。
◇测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。
◇便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使BD-DZ201可广泛地应用于输配电、电力电子、电机拖动等领域的科学研究中。
6.外形及重量
◇仪器外观尺寸（cm）：长*宽*高 30*22.5*13.5
◇重量：1.5kg
