概述 打击隐蔽性窃电，探测表前T接线
针对这种比较隐蔽的窃电方法，我单位研制出BD-XT200型低压暗线及台区识别探测仪，本仪器可以在不破坏构筑物的情况下，进行非接触探测，并探测出构筑物内接线是否异常以及构筑物内电缆走向，从而填补了国内打击隐蔽性窃电领域的空白，在国际上具有领先水平。
二、主要功能 通过载波探测和电压探测
1、探测隐蔽性接线
2、在带电或断电情况下进行相序探测
3、电压探测 构筑物内有无电缆
4、地下电缆走向及断点探测
5、用户所属台区的识别

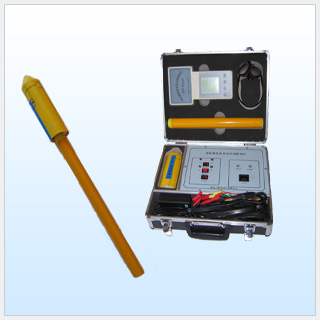

三、主要构成：探测仪注波器（简称注波器）、手持探测接收器、伸缩杆探测器（伸缩杆和探头）。
四、基本探测方法：
1、如何确定嫌疑用户
针对以上几种窃电方式用户，应先对其进行月用电估算；可与其用电量相接近的用电户做对比，采用电量排查法，当其月实际用电量与月估算用电量不相符时，先检测其计量装置是否正常，如计量装置正常无误时，可确定该用电户有私接外引线或隐蔽型表前“T”接线窃电行为存在。
2、基本探测步骤
检测以上几种隐蔽型表前“T”接线用户时，其检测方法与步骤基本相同，其主要原因在于，窃电接线时同样都采用在计量装置前的主供电线缆上，进行破口私接线缆窃电；无论采用哪种方式方法，其主供电线缆上的“T”接线缆仍然存在。
3、现场带电探测
●电压功能探测：
探测此类现场时，可先使用手持探测接收器或伸缩杆探测器的电压探测功能进行探测；探测时应顺主供电线路走向反向进行探测；在金属套管的“T”接线开口漏点处，可探测到电场信号，探测到开口漏点处电场信号时，应在其周围左右摆动仔细探测，此时可探测到私接线缆上的电场信号，并顺其信号值探测其走向，来进行初步判断；
●载波功能探测：
探测时，将探测仪注波器夹接到用户的负荷开关进户端上，开机注入特征信号；此时，使用手持探测接收器或伸缩杆探测器的载波探测功能进行探测；同样应顺主供电线路走向反向进行探测；在金属套管有“T”接线开口漏点处，可以探测到特征信号，在漏点位置周围仔细探测，可探测到私接线缆上的特征信号及走向，来进行辅助判断。
4、现场断电后探测
●电压功能探测：
探测时，虽然负荷线路已断开，其主供电线路上的“T”接线缆仍然存在，主供电线路与主供电线路上的“T”接线缆仍然带电。
现场探测时，使用探测器的电压探测功能进行探测时；应顺主供电线路方向进行探测；在主供电线路金属套管的“T”接线开口漏点处，可探测到电场信号，探测到开口漏点处电场信号时，应在其周围左右摆动仔细探测，此时可探测到私接线缆上的电场信号，并顺其信号值探测其走向，来进行初步判断。
●载波功能探测：探测时，将探测仪注波器夹接到用户的负荷开关进户端上（注意进户端带电），开机注入特征信号；此时，使用手持探测接收器或伸缩杆探测器的载波探测功能进行探测；顺主供电线路方向进行探测；在金属套管有“T”接线开口漏点处，可以探测到特征信号，在漏点位置周围仔细探测，可探测到私接线缆上的特征信号及走向，来进行辅助判断。
●综合探测：因现场复杂情况的不同，操作人员可根据具体情况，同时进行电压探测、注波探测；可在天关处注波、也可在负荷处注波；沿电路走向，向负荷侧或电源侧探测，通过探测线路注波信号及线路带电或不带电分析综合分析的方法探侧，查找用户违章用电的证据点。
通过以上的几次探测，基本可确定表前“T”接点位置或“T”接线的走向，最终可破除隐蔽物取得窃电证据。
技术指标：
1、伸缩杆接收器技术指标
接收频率120KHz
载波有效探测范围0-150cm
电压探测距离0-300cm
电源9V充电电池
结构形式便携式，手柄可伸缩
外形尺寸探头Ф65mm×160mm(H)
伸缩杆Ф38mm×30mm(H) (共五节)
重量0.5Kg
接收频率120KHz
2、注波器技术指标
注波电压范围AC 0-260V
发送频率120KHz
使用温度-10～60℃
相对湿度≤85%
电池容量12V,3AH
电池充满工作时间8小时
