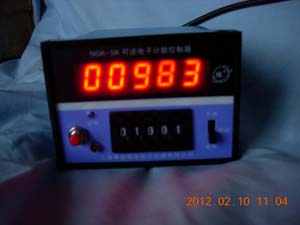

可逆电子计数器 五位可逆计数器 型号:HZ-NSK-5K
．用途
HZ-NSK-5K系列可逆电子计数器是专为工业自动化设计制造的一种可预置加减可逆电子计数器，主要适用于一些反复进退运动的计数场合。例如：绕制各种线圈或电线电缆的长度计数等。有时需要倒退几圈，此时本仪器即可自己减去倒退的数字。仪器没有预置设定开关，可任意设定一个预置数（加法）。当计数到达设定值时，带动仪器内继电器吸合用户用来执行切断、停车、关闭电磁阀或发出灯光、电铃等报警装置。本机在工作时可任意自动进行加减计数。故可广泛应用在自动绕线、线圈加工、仓库物资进出计数、纸张、薄膜、电线电缆的长度计量等一系列有往复过程的生产工艺中去。
一．特点
本机采用进口单片微处理器集成电路，面板式结构，显示采用红色LED半导体数码管。内部除为用户设置的执行继电器以外，全部采用无触点开关逻辑电路，工作稳定可靠，能在较差的工业环境下长期可靠工作。本机具有断电记忆功能，失电后原数字信息不会丢失。在继电器动作时，面板上有指示灯亮，机内蜂鸣器响。
二．主要技术性能
1.输入信号： 光电 电平 90度相位差 A,B信号
2.输入灵敏度： HV 5V～24V LV 0.1V
3.最高计数频率： 700次/秒
4.最大计数容量： HZ-NSK-5KNSK-4K 9999
HZ-NSK-5KNSK-5K 99999
HZ-NSK-5KNSK-6K 999999
HZ-NSK-5KNSK-5B 99999(台式)
HZ-NSK-5KNSK-506 99999
(可置小数点显示)
5.显示方式： LED数码管
6.工作时间： 允许24小时连续
7.环境温度： -10℃～+40℃
8.相对湿度： ≤85%
9.输入电源： AC220V±10% 50Hz 3W
10.执行继电器： 一组切换式触点，最大负载220V,3A（交流无感）
继电器吸合后维持时间：0.1～5秒连续可调
11.输出电源： DC6V 50mA（传感器用）
12.失电记忆时间： 大于一年
13.外形尺寸： 72×72×100 mm 开孔尺寸：69×69 mm
|
体积 型号
|
HZ-NSK-4K,5K,6K
|
HZ-NSK-5B
|
HZ-NSK-506
|
|
板式： W×H×D
开孔尺寸：W×H
|
102×71×145
97×67
|
210×105×145
|
160×80
156×76
|
|
重 量
|
约1Kg
|
约2Kg
|
约1Kg
|
HZ-NSK-413型可逆计数器除了设置数字用轻触按键外其他功能相同。HZ-NSK2-408和NSK2-5M除了具备上述功能外，它可以同时设定二个预置值，即二段计数，预置一常用来作为提前量报警，预置二执行停车切断功能，其中HZ-NSK2-408 4位显示，HZ-NSK2-5M 5位显示。无失电记忆功能。
