一、用途及工作条件

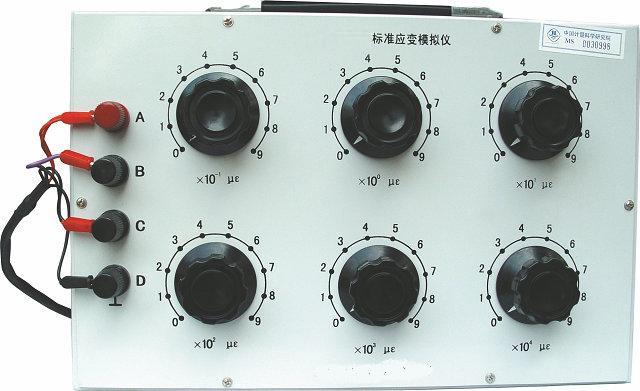

1.电阻应变仪是在机械制造、建筑工程等科学研究和生产部门中广泛用来进行应变测量的精密仪器。为了保证测量数据的准确性，仪器本身的精确度必须首先得到保证。BDH-SDY2306型标准应变模拟仪就是用来完成静态电阻应变仪的读数误差和灵敏度系数误差；动态应变仪的灵敏度系数误差、标定误差、振幅特性误差、衰减误差等项校验功能。
2. 本仪器在下列条件下使用：
①温度：15～25℃
②相对湿度：30～85％
二、主要技术指标
1.测量范围：0.1～100000me（六盘）
2.灵敏度系数：Ｋ＝2.00
3.基本误差：
DC：±0.05％±0.1me；
＜5k：±0.05％±0.2me；
5k～10k：±0.1％±0.5me
4.工作频率：0～10kHz
5.最大工作电压：10V
6.桥臂不对称性：≤50me
7.桥臂电阻：R＝120Ω
三、结构及工作原理
电阻应变仪是以测量电阻应变片的电阻相对变化ΔR/R间接测量试件应变的仪器。在一定范围内，电阻的相对变化量ΔR/R与试件长度变化量ΔL/L成正比关系，可以用式(1)表示。
ε＝ΔL/L＝(1/K)ΔR/R ...............(1)
根据(1)的关系，可以用电学的方法产生一个标准的电阻相对变化ΔR/R来模拟标准应变值。如图1所示，当Rc未并入R2之前，模拟仪的AB及CB臂与应变仪内的两桥臂电阻相等。当Rc并入R2后BC臂电阻产生相对变化。
ΔR/R＝（R并－R2）/R
其中：R并＝（RcR2）/(Rc+R2)
组成电桥平衡破坏，应变值为：
ε＝(1/K)ΔR/R
模拟仪用部分并联的方法产生ΔR/R。对于六盘120Ω桥臂电阻分为六个部分，每一部分作为一个倍乘盘，分×0.1、×1、×10、×100、×1000、×10000六盘组合，可以给出0～99999me。
四、使用注意事项
1.本仪器AB、CB相邻两臂与应变仪内两桥臂电阻组成测量电桥。桥压必须从A、C两端输入，B点作为电桥输出的一端，否则不能保证标准应变的准确性。
2.本仪器相当于阻值R＝120Ω，灵敏系数K＝2.000的标准应变片，在校准应变仪时，本仪器AB、CB两臂不能外加附加电容，否则将引起附加误差。
3.当应变仪A、B、C直接与本仪器A、B、C连接进行校验时，校验的结果仅反映应变仪本身的性能，不包括实际使用时测量线引起的附加误差。如图2所示。
当应变仪A、B、C通过测量长导线A＇A、B＇B、C＇C与本仪器连接进行校验时，校验的结果除反映应变仪本身的性能外，还包括测量线所引起的附加误差。如图3所示。
4.由于测量线本身有电阻及分布电容存在，在测量应变时一般都给出测量导线长度的范围，并给出长导线测量的修正公式。即应变仪A、B、C通过长导线A＇A、B＇B、C＇C，与本仪器A、B、C连接来校验包括长导线在内的应变仪性能。
5.本仪器用于高输入阻抗应变仪（例如10MΩ以上）校准时，120Ω阻值的模拟仪可以校准120Ω桥路组成的应变仪。
五、随机附件
1、专用电缆线壹条；
2、合格证壹份
3、使用说明书壹本；
