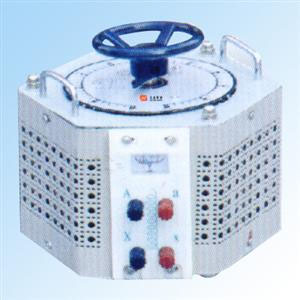

接触调压器/三相调压器 型号：HD-TSGC2-15KVA
一：概述及用途
HD-TDGC(2)、HD-TSGC(2)系列调压器具有外形美观、波形不失真、体积小、重量轻、效率高、使用方便、运行可
靠等特点，其性能更为优越.可广泛用于工业（如化工、冶金、仪器仪表、机电制造、轻工等）,科学实验,公用
设备、家用电器中，以实现调压、控温、调速、调光及功率控制等目的，是一种理想的交流调压电源。
| 主要技术特征 |
| |
1、基本原理
调压器就是匝数比连续可调的自耦变压器,当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动
时，就可连续地改变匝数比，从而使输出电压平滑 地从零调节到最大值
2、主要结构
①单元结构：单相0.2KVA、10KVA调压器为调节器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈
固定在工程的的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动电刷在线圈磨
光表面上滑动进行调压，单元调压器一般为台式，外面有防护通风罩
②单相组装结构：单相大容量调压器系由几个相同规格的单元组装而成，各单元的电刷接触组装在同一个主轴
上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。
③三相组装结构：三相调压器由三相同规格的单元同轴组装而成。
④电刷结构：3KVA及以下单元调压器，采用1～2块石墨电刷和散热良好的金属架,4KVA及以上的单元调压器，采
用两块铜石墨复合电刷，电刷接触组的压板固定在线圈上端以限制其轴向位置，同时通过螺钉与主轴锁紧,当需
要拆修，调换主要轴或需要从调压器底端伸出主轴时，只要松开螺钉，即可方便地进行。 |
|
|
| |
| 五：使用条件 |
| |
1、环境温度：最高气温+40℃，最低气温-5；
2、海拔高度：调压器安装地点海拔高度不超过1000米；
3、空气相对湿度：最湿月的月平均相对湿度为90%，同时该月的平均气温为25℃；
4、电源电压波形：电源电压波形为正弦波或近似于正弦波；
5、安装场所无严重影响调压器绝缘的气体、蒸气、化学性沉积、粉尘、污垢及其它爆炸性和侵蚀性介质；
6、安装场所应无严重的振动和颠簸；
7、户内使用；
8、不准并联使用。 |
|
|
| |
| 七：注意事项 |
| |
1、新安装或长期不用的调压器，运行前必须用500伏兆欧表测量线圈对地的绝缘电阻，其值不低于5兆欧时才可
安全使用，否则应进行热烘处理。热烘处理方法一般可用带电烘燥法或送入烘房烘燥，烘燥后应检查各紧固
件是否松动，如有松动应加以紧固。
2、电源电压应符合调压器铭牌上的输入电压。
3、调压器必须良好接地，以保证安全。
4、使用时应经常注意输出电流不超过额定值，如有短时负荷,不能超过表2的的规定，否则易使调压器寿命降低
甚至烧毁。
5、使用时应缓慢均匀地旋转手柄，以免引起电刷损坏或产生火花。
6、应经常检查调压器的使用情况，如发现电刷磨损过多、缺损，应及时调换同种规格的电刷，并用零号砂纸垫
在电刷下面转动手轮数次使电刷底面磨平，接触良好，方可使用。调换的铜石墨复合电刷必须严格符合规格
要求。
7、线圈与电刷接受的表面，应经常保持清洁，否则易引起打火花而烧坏线圈表面。如发现线圈表面烧有黑色斑
点可用棉纱沾酒精(90%) 擦拭，直至表面斑点除去为止。
8、从电源接到调压器，调压器到负载的导线和导线端子接头应接触很好，并能通过调压器额定电流。
9、搬动调压器时不得用手轮，而应用提手或将整个产品提起移动。
10、调压器需要横装在面板上,（仅限于单元调压器结构）或立装在其他底座上时可利用调压器底座的安装孔加
以固定。
11、调压器应经常保持清洁不允许有水滴，油污等落入调压器内部，调压器应定时停电除去内部积聚的尘埃。 |
|
|
