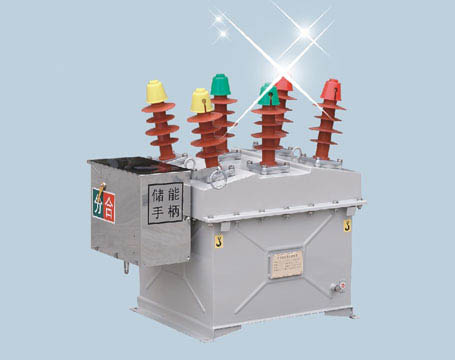

户外高压真空断路器 型号；LQ-ZW8-12/630-20
ZW8-12/630-20ZW8-12G/630-20ZW8-12/1250-25ZW8-12G/1250-25 ZW8-12型户外高压真空断路器是额定电压为12KV的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。 该产品配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，内置均可。 (1)海拔高度不高于1000m (2)环境温度上限+40℃、下限-30℃ (3)风压不超过700Pa(相当于风速34m/s) (4)无经常性的剧烈震动 (5)防污秽等级Ⅲ级 若有特殊使用条件，请申明协商特殊处理。 ZW8M-12/630-20永磁高压真空断路器，融合了当今世界最新的永磁机构与环氧树脂整体浇注固态绝缘工艺等先进技术，并采用了真空开断技术，具有电寿命长、开断可靠和长期完全免维护的特点。外绝缘采用进口户外专用型环氧树脂整体浇注而成，具有耐紫外线，防闪络，抗污染等优点。本产品完全无油，无SF6，免维护，不污染环境。采用先进的永磁机构，机械性能稳定可靠；并装有手动分、合闸机构，必要时可现场手动分、合闸操作。该产品具有体积小、重量轻、操作方便、运行可靠、无污染、免维护等诸多优点。产品的主要特性： 环氧树脂固体绝缘、无油、无SF6、对环境无危害 真空开断、纵向磁场灭弧、稳定可靠 进口户外专用型环氧树脂，耐紫外线、防闪络，不易老化 永磁操作机构，免维护，可长期可靠工作 双稳态永磁机构，不会退磁，可永久使用 机械寿命最少可以达到20000次以上 结构紧凑、体积小、重量轻，便于安装和运输 箱体经过特殊处理，无锈蚀，可保持外形持久美观(可选用不锈钢箱体) 采用高智能型微机控制器，提供多种功能，可满足用户的各种要求 可配FTU实现远方控制、监视以及实现SCADA功能主要技术参数： 额定电压 12kV 额定电流 630A 额定短路开断电流 20kA 额定短路关合电流 50kA 额定短时耐受电流 3S 20kA 额定峰值耐受电流 50kA 1分钟工频耐压 42kV 雷电冲击耐压 (BIL) 75kV 控制回路工频耐压 (1分钟) 2000V 控制回路电源电压 AC220/110V，DC220V 额定操作顺序 分t1合分t2合分t3合分 －闭锁 t1 为 0.5～5s t2、t3均为2～5s 防污等级 IV级以上 机械寿命 20000次 适应温度范围 -40oC～+50oC 重量 160kg 机械特性、主回路电阻 触头开距 10±1mm 主回路电阻 ≤110μΩ 分闸同期性 ≤2ms 合闸同期性 ≤3ms 分闸速度 1.0±0.3m/s 合闸 速度 0.6±0.2m/s
