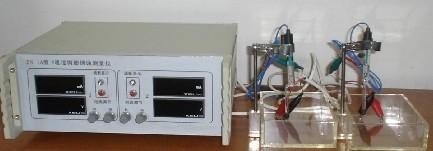

2通道钢筋锈蚀仪 型号;WH-HN-1A
一、仪器的用途
WH-HN-1A型2通道钢筋锈蚀测量仪，是针对国标GB8076-97测试混凝土外加剂对钢筋锈蚀作用而设计的研究、检测型高新技术产品。可同时测试2组外加剂样品对钢筋锈蚀情况。如配上适当的离子选择电极可作为电位滴定分析终点显示器。如外加剂氯离子的检测。本产品采用CMOS集成电路，最新恒流源技术。电流、电压采用3位半数字表显示。其特点就是科学、准确、简洁、性价比高。
本产品广泛应用于建筑、桥梁、公路、港口工程等领域，高等院校、科研检测单位，外加剂厂。
二、仪器的技术性能
1、仪器在预热30min后，在下列环境条件下连续使用。
（1）环境温度：0~40℃；
（2）相对湿度：40~85%;
（3）供电电源：220V±10%,50HZ±2%;
2、仪器的主要参数：
（1）测量范围：±2V,分辨率1mV
（2）恒流范围：0~2mA,分辨率1μA
（3）精度优于：2μA
（4）负载调整率：0~5KΩ，小于1μA
（5）仪器外观尺寸：320×130×280mm
（6）仪器重量：3公斤
（7）消耗功率；2瓦
成套仪器包括下列各项：
（1）仪器 1台
（2）硬化砂浆成型试模 1个
（3）新拌试模、试验板，电极支架 各2个
（4）甘汞电极232，电极夹、不锈钢尺 各2个
（5）一升烧杯 ，测试线 各2个
（6）电源线 1根
（7）使用说明书 1本
（8）合格证 1份
三、仪器工作原理
WH-HN-1A型 2通道钢筋锈蚀测量仪中的测试系统工作原理如图一所示。在测试回路中流过的电流等于标准电阻上流过的电流。根据标准要求，首先设制恒电流，从标准电阻上采集的工作电流与给定电流输入放大器，经控制电路比较，使工作电流回归到设定电流值。从标准电阻上采集到的电流与恒电流相等且不变，即为恒电流。
四、仪器的使用方法
1、仪器使用前的准备
仪器供电电源为交流市电。交流电源插头的位置在仪器背板左后面。把仪器的电源三芯插头插在220V交流电源上，测量导线接到航插接口上，并将测试导线三根线短接，将开关置于POWER，开关灯亮。摁开各通道开关，指示灯亮，调节通道电流为研究电极钢筋暴露面积与电流密度的乘积，参考值880μA。关各通道开关，指示灯暗。
2、电流的选择
GB8076-97要求通电电流密度为50μA/cm2，钢筋直径约为7mm，长为100mm，封腊后暴露约为80mm，则电流I=50πDL=50×3.14×7×80=880μA，实际中应按所测值计算。
3、导线连接
首先按国标处理好钢筋，并放入盛有砂浆试模。将电源正极红夹子与研究电极导线相连，负极黑夹子与辅助电极相连，甘汞电极对准正极钢筋中部。硬化砂浆测试是正极接在砂浆试件导线上，负极连在不锈钢电极上，甘汞电极放入饱和Ca（OH）2溶液中。
4、测试
3.1 开机预热30分钟后开始测试。在单通道未通电时测试初始电位，通电后开始记时，分别在2、4、6、8、10、15、20、25、30分钟记录通电后的电位。如果通电2分钟电位与30分钟电位变化较大，则延长测试至60分钟。
五、仪器的维护及实验注意事项
仪器性能好坏，除了仪器本身的质量以外，和适当的维护是分不开的。在水泥基材料测试中仪器很容易受到水泥砂浆及灰尘的影响，应尽量避免砂浆灰尘侵入，避免在环境湿度较高的场合使用。
甘汞电极在使用应除掉电极上的橡皮及橡皮塞。甘汞电极老化则应更换新的电极，否则造成较大误差。
在测量时应注意不要让钢筋与导线所封蜡破裂，否则测量不准。
