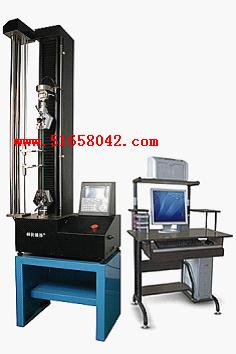

桌上型微机数控一体电子万能试验机/电子万能试验机 型号：HAD-210A
一:简介
1、该机针对性整个产品受到时间、应力、应变等情况的 物理力学试验。以windows操作系统使试验数据曲线动态显示,试验数据可以任意删加,对曲线操作更加简便.轻松.随时随地都可以进行曲线遍历、迭加、分离、缩放、打印等全电子显示监控。 2、微机控制电子万能材料试验机使用最新控制技术，通过松下数字伺服马达、配合台湾工字减速机或（同步带）使一根（两）幅德国技术的高精度滚珠丝杠移动试台，试台能以0.001mm/min~500mm/min速度任意运行。在测力源上使用名牌高精度拉压传感器，整个系统达到0.5级精度以上。
二、试验机部分更新功能：
1、自动清零：设备接到指令，测量系统便自动清零；
2、自动停止：自动识别试验最大力，断裂后自动停止；
3、记忆存盘：试验数据和实验条件可自动存盘，一次、两次或多次以免丢失；
4、测试过程：试验过程及测量、显示、分析等均由数控微软完成；
5、显示方式：数据可显示最大力；
6、结果再现：试验结果可任意存取；
7、限位保护：具有程控和机械两级保护；
8、过载保护：当负载超过额定时自动停机；
9、紧急停机：设有急停开关，用于紧急状态切断整机电源；
10、可升级实现主机和微机独立操作；
三、机械结构
本试验机通过一（两根）高精度丝杆构成框架结构。利用伺服系统和减速机，带动高精度、无间隙的丝杆使上下移动，其具有结构合理、刚性大、加载平稳、稳定性能好等特点。
四、测量与控制系统简价
微机控制试验机采用微机控制并结合先进的电子控制技术，实行标准化、单元化设计，具有控制准确、测量精度高、配置灵活，可轻松实现附件互换，极易售后服务等特点。
1、测量系统
负荷测量：选用FS0.02%进口高稳定度、高精度负荷传感器。
试样变形测量：有三种方式：通过位移或者大变形、或小变形测量与控板，采用高精度32bit-sA/D,取样频率200HZ自动换文件,全程力量分辨率1/250,000，经微机采集系统，
实现试样的变形测量。
位移测量：采用伺服内置采集系统与丝杠同轴转角，通过数字电路实现横梁（即上下夹头绝对位移）测量。
2、 传动控制系统：采用D/A转换及单片机和计算机控制系统全数字元式交流伺服电机，通过同步齿轮带带动丝杠转动加荷，保证传动效率高，噪音低、传动平稳，并保证速度精度在示值的±0.5%。
3、数据处理软件包
控制系统软件采用基于windows9x/Me/2000操作系统平台，具有运行速度快、接口友好、操作简单、可满足不同材料的试验方法的需要。满足压缩疲劳等要求。如有特殊要求，软件可定做。并可按用户要求扩展软件。可满足GB、ASTM、DIN、JIS等标准的要求。
该软件包有以下主要特点：
内核以Access数据库为中心，结合SQL语言，便于数据的求取。可方便地加入新的试验处理方法。 主要功能：
（1）力值、大变形、小变形、位移的同步测量和显示。
（2）试验速度任意设定。（从0.001-500mm/min，可无级调速）
（3）试验曲线实时显示，横坐标和纵坐标自动换档。
（4）可设置自动判断裂与否和自动返回起始点与否。可设置定时间停止，定负荷停止，定变形停止，可设置断裂判别条件。
（5）可任意删除已做过的某个试样的数据。
（6）可对曲线进行任意缩放操作、打印，并在曲线上选取参数点（屈服点、弹性段等）。
（7）参数计算采用VB+SQL语言，可靠、方便。
（8）可根据用户需要进行参数处理（用户化的试验方法并方便地扩充试验处理方法）。
（9）根据用户要求可求取非金属材料的最大强度、弹性模量（E）、定压缩强度、定荷伸长、屈服强度等。金属材料的屈服强度、非比例强度、总压缩强度、抗压（拉）强度、延伸率等。
4、控制单元
控制系统是最新的计算机软硬件技术，结合最新的半导体技术，在测力、测位移、测变形、速度控制方面可靠、先进、易操作、灵活。
微机系统：可采用微机（包括：主机、17寸彩显、标准键盘鼠标、大容量硬盘）作为主机，完成整机试验的设定、工作状态控制、数据采集、运算处理、显示打印试验结果等功能；配有试验机专用倾技中文版智慧化测试软件包，可根据国家标准、国际标准或用户提供的标准测量和判断各种性能参数，并对试验数据进行统计和处理；然后输出各种要求格式的试验报告和曲线图样;
五、可靠性
微机控制试验机的准确性在电气部分主要表现在硬件和软件上；一般地说越复杂的系统可靠性越低，在保证功能的条件下尽量选择高集成度、新技术的组件，减少元器件数量和焊点数。
我单位在软件上比其它厂家软件代码大3倍以上，但由于采用了模块化的软件结构、开发与调试分离的结构，使我公司软件早已摆脱了实验室级产品水平；具体地说，实验室级产品就是主程序在不断地修改其功能，每次调试时都需要重新修改主程序，无法使主程序成熟；该软件使主程序与自动计算程序和报告文件分离（这两部分经常需要按用户的要求修改），开发人员集中精力使主程序成熟，而不增加功能，而调试人员只负责修改自动计算程序和报告文件，并且由于软件基于MS-ACCESS数据库，数据库方式在数据处理方的优势发挥出来，是自动计算程序大大简化，使用Crystal Reporter可视化地制作报告文件，简单而可靠。
六、先进性
1、在硬件设计上采用了21世纪的最新技术，使印制板级器件数减少3－10倍（与国内外同行相比），理论可靠性提高5倍以上；
2、采用高速的处理器实现的直接数字元控制驱动系统，使调速变比达到50万倍（0 mm/min － 500 mm/min），与国际最高水平同步；
3、采用高速的处理器实现的光电编码器四象限采集，解决了困扰国内试验机行业的难题；
4、模块化的多级结构的软件系统，使软件走出了国内同行的实验室级，达到产品级可靠性和兼容性；
5、模块化＋SQL技术＋水晶报告＋数据库 技术，使创建用户定制报告及多报告十分方便，真正实现了为用户服务的承诺；
6、MS-ACCESS 数据库方式的数据保存格式，使用户的试验数据得以有效地发挥作用；并实现了与办公软件的接口，使M210扩张能力大大增强。
精度等级：0.5级
3．最大负荷：2000N(5KN内可以任意选)
4．有效测力范围：0.02%-100%FS
5．测力精度 ：示值的±1%以内；
6．试验力分辨率，最大负荷50万码：内外不分档，且全程分辨率不变。
7．有效试验宽度：150mm
8．有效试验空间：800mm
9. 试验速度:0.001~500mm/min(任意调)
10．速度精度：示值的±1%以内；
11．位移测量精度：示值的±0.5%以内；
12．变形测量精度：示值的±0.5%以内；
13．试台升降装置：快/慢两种速度控制，可点动；
14．试台安全装置：电子限位保护
15．试台返回：手动可以最高速度返回试验初始位置，自动可在试验结束后自动返回；
16．超载保护：超过最大负荷10%时自动保护；
17．电机： 400W
18．主机尺寸：590×355×1640mm
19. 主机重量：85kg
1． 2000N倾技试验主机一台（5KN以内均可）
2． 配置：
①2000N美国铨力高精度传感器一只，精度FS±0.02%;
②日本松下全数字交流伺服电机系统一套；
③德国优励聂夫高精度滚珠丝杆一根；
④台湾倾技测量中心高精度同步减速系统一套；
3． 倾技测控系统及软件一套； 32Bit-ARM微处理结构，具有56MIPS高速、精确的数据处理能力；精度均达0.5级以上,测控系统可进行拉伸、压缩、弯曲、回弹、剥离、压陷硬度剪切、刺破、低调疲劳等项物理力学试验，可根据客户产品要求按GB、DIN、ISO、JIS、ASTM等国际标准和国外标准进行试验和提供数据；能自动求取最大试验力、断裂力、压缩力、屈服HRb、抗拉强度、弯曲强度，弹性模量、伸长率等参数。
4、夹具配置：
拉伸夹具一套；
5、超大微控液晶操作系统一套；（动态显示曲线、力值、位移，存储试验数据等）
注：客户自配联想液晶电脑、佳能彩色喷墨A4打印机
