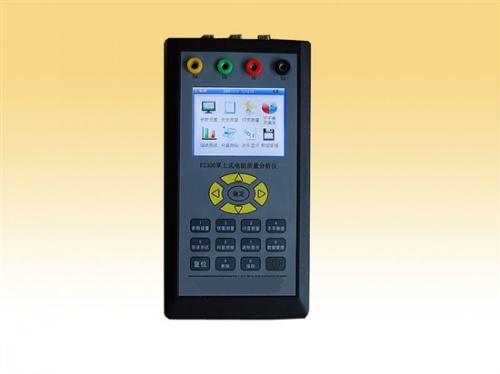

三相掌上式电能质量分析仪 电能质量分析仪 型号：BD-FZ300
产品介绍
随着我国国民经济的蓬勃发展，电力负荷急剧加大，特别是冲击性和非线性负荷容量的不断增长，使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题。公司推出的BD-FZ300型电能质量分析仪是一台高性能的多功能电能质量测试分析仪器。采用DSP+ARM+CPLD 内核，3.2寸彩色大屏幕液晶(320×240点阵)显示屏，使结构更紧凑，功能更强大，显示更方便。后台管理分析软件，功能丰富，操作方便。
功能与特点
www.51658042.com
♦ 电压输入采用高电压隔离模块，电流输入采用交电流钳，使输入信号和测量系统安全隔离。
♦ 便携式结构，尺寸小、重量轻；内置高性能锂电池，在无外接电源的情况下可连续工作十小时。
♦ 符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均同时采样，采集速率12.8 kHz。
♦ 采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，适用于复杂的测试工作和数据处理工作，大大
提高了测试效率和水平。
♦ 电能质量测试仪提供USB接口，便于与笔记本电脑进行通讯传输数据。
♦ 电能质量测试仪可以配置微型热敏打印机，能够随时打印现场时实测试数据。
♦ 系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流
基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-50次谐波、真功率因数等全部电能质
量五大国标规定的参数。
♦ 电能质量测试仪内置128M内存，以1 分钟为单位存储数据，可以连续存储1 个月的历史数据。
♦ 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于WIN9X/2000/XP/NT 操作系统，界面
友好，具有图形及曲线分析功能，同时配备相关的信息，查询、国标查询等内容。
技术指标
♦ 频率测量：测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.
♦ 测量误差： ≤0.02Hz
♦ 输入电压量程：10-450V
♦ 输入电流量程：5A，其他量程可以根据用户要求选配
♦ 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.
♦ 基波电压和电流之间相位差的测量误差：≤0.5°
♦ 谐波电压含有率测量误差：≤0.1％
♦ 谐波电流含有率测量误差：≤0.2％
♦ 三相电压不平衡度误差：≤0.2％
♦ 电压偏差误差：≤0.2％
♦ 电压变动误差：≤0.2％
♦ 功率偏差：≤5％
♦ 闪变误差：≤5％
♦ 工作时间：内部电池可以连续工作10 小时
♦ 外形尺寸：185 mm×95 mm×40mm(长×宽×高)
♦ 重量：1kg
