1、概述：
HAD/DYQ-5电容式液位计是我公司自行研发的新型液位连续测量仪表。由于采用射频技术和微机技术解决了传统电容式液位计温漂大、标定难、怕粘附的难题，它可将各种液位参数的变化以数码管显示的形式直观呈现在用户面前，可广泛适用低温贮罐中的液氧、液氮、液氩、二氧化碳和液态LNG等液体液位的连续测量。
2、结构及原理：

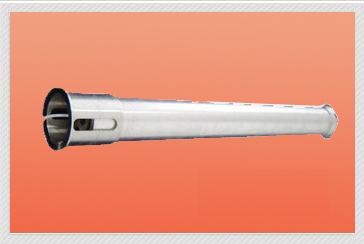

电容式液位计由传感器部分和测量显示部分组成。采用同轴式电容探极传感器，安装固定于密封储罐内。在装有液氧、液氮、液氩、二氧化碳和液态LNG等液体密封容器中，电容式传感器的两极间形成电容，这一电容值随金属容器液位高度值的改变作线性变化。测量部分根据这一电容值换算出对应的金属容器液位高度和体积大小，然后送给显示部分进行数码显示，从而实现了液位的连续测量。480升罐则显示和变送器于一整体安装在贮罐的运输车架上；480升以下罐如450升车载罐用于公共汽车或重型卡车上则采用变送器和显示器分体式，将变送器安装在贮罐旁，贮罐放置于车身尾部，将显示器通过数据线安装在驾驶室内供驾驶员直观地观测车身尾部密封气瓶内的液体变化情况。
3、技术性能、参数
⑴、仪表尺寸：148X98X43；
⑵、仪表电源：DC18～36V；
⑶、振动环境：适应汽车行驶；
⑷、测量部分环境温度：-196～60℃；
⑸、测量精度：≤±2.5% F.S。
|
