一、仪器的主要特点和用途

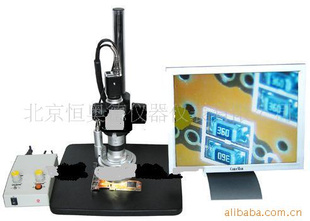

    S C-TTL-100C S C-TTL-100CS C- TTL-100C三维旋转连续变倍体视显微系统，采用先进的光学技术和精密机械电子技术，使人们观察微观世界的角度从单一的正面观察扩展到三维全方位多角度观察，极大地提高了观察样品的细节程度。无需倾斜就能360°全方位、大景深实时观察样品各个侧面的高分辨率动态图像，具有强烈的立体感和层次感，并且可改变旋转速度，观察到传统镜头无法显示的位置，例如PCB贴片元器件下方、金属孔内部、侧壁等。广泛用于SMT、PCB、BGA等表面贴装工业。

● 镜头360°旋转，大景深，立体观察物体各个方向的细节。
● 进口微型电机，长寿命LED照明，90V～260V宽电压输入。
● 物镜连续变倍范围0.56X～3.75X .
● 支架与主机配合尺寸：Φ45mm .
● 圆立柱直径为Φ25mm .
● 0.3X、0.5X（标准配置）、1X、1.5XCCD接头和多种底座组可选择。（CCD为选购件）



CCD接头	光学放大倍率	视频放大倍率	视场范围（mm）	工作距离（mm）	观察角度
0.3X	0.169X～1.125X	9.99X～66.6X	21.3X28.4～3.2X4.27	20	45°（或定制其它角度）
0.5X	0.28X～1.875X	16.65X～111X	12.9X17.1～1.92X2.56
1X	0.56X～3.75X	33.3X～222X	6.4X8.6～0.96X1.28
1.5X	0.84X～5.625X	49.95X～333X	4.3X5.7～0.64X0.85
变倍主体连续变倍范围0.56X～3.75X
