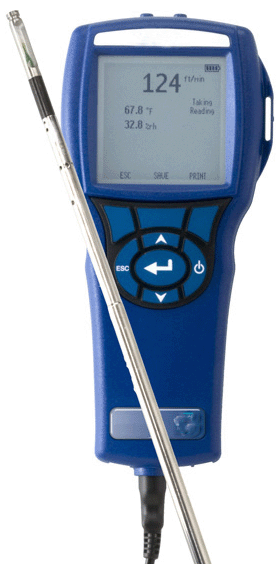

通风多参数检测仪是一种能同时测定大气压力、差压、风速、温度、湿度、风量的精密手持式便携仪器。
执行标准编号：Q/KY-3-2009
2主要用途及使用范围
主要用于测定大气压力、差压、风速、温度、湿度、风量。
3适用范围
消防、有限空间检测、市政、化工、燃气。
4型号的组成及其代表意义
测定器按下面的方法命名：
J-产品类型代号：检测仪器
F- 第一特征代号：通风
Y- 分类：仪器
4- 版本：4
1）防爆型式：本质安全型。
2）防爆标志：ExibⅠ。
6技术参数
*测量井下大气压力、差压、风速、温度、湿度、流量。
|
测量参数
|
测量范围
|
基本误差
|
|
温度
|
0℃～40℃4
|
±1.0℃
|
|
风速
|
0.2～5 m/s
|
0.2m/s
|
|
5～10 m/s
|
0.3m/s
|
|
>10 m/s
|
0.4m/s
|
|
差压
|
-3735～+3735 Pa
|
± 2%
|
|
大气压
|
70-120KPa
|
± 2%
|
|
湿度
|
0～95%RH
|
± 3%RH
|
*进口风速探杆
*形式：5节可伸缩不锈钢探杆
*展开长度：101.6 cm
*闭合尺寸：10.7 cm × 18.3 cm × 3.8 cm
*探针尖端直径: 7.01 mm
*探针底座直径: 10.03 mm
*数据存储能力:容量 26500个数据和100个数据组
*时间常数:用户自定义
显示方式：液晶显示；
*电池型号及容量：南孚耐用型七号AAA镍氢充电电池，900mAh/节
*工作电压：6V；工作电流：<130mA。
*工作时间：≥10h；
*防爆型式：本质安全，防爆标志为ExibI；开路电压：7V 短路电流I0：3A
*产品认证：煤矿安全标志认证、防爆认证、仪表检验合格证
*外形尺寸：9.7 cm *21.1 cm*5.3 cm；
*重量：0.36kg；
*拥有MA认证和防爆认证、MA证上的产品名称为通风多参数检测仪，投标时将对MA证原件进行审核，不提供或不符合将拒绝投标。
*进口风速探杆，投标时提供原产地证明、海关报关单原件进行审核，不提供或不符合将拒绝投标。
*投标时提供样机，将就功能、尺寸、重量进行审核，不提供或不符合将拒绝投标。
*为必须满足的关键技术指标
7操作
通过显示设置菜单您可以设置在显示屏上需要显示的参数。在菜单上高亮显示的参数您可以通过选择ON来选择在屏幕上显示该参数，也可以通过OFF来选择关闭显示该参数，选择主要参数“PRIMARY”使该参数在屏幕上以大字体显示。只有一个参数可以选择为主要参数“PRIMARY”显示。另外在屏幕上最多可选择4个参数作为次要参数显示。
压力清零
选择（压力清零）菜单来使压力读数清零，主机会显示清零是否成功。
设置
通过设置菜单您可以完成基本设置包括参数单位、系统时间、系统日期、时间格式、关闭背景灯、自动关闭。使用<或>键来调整每个选项设置然后按确认键确认设置。
实际/标准设置
在菜单项选择ACTUAL/STANDARD选项，用户可以选择标准温度，标准压力以及实际温度源。JFY-4通风多参数检测仪测量的是实际大气压力。
8维护保养
不需特殊维护保养即可保持良好状态
在现场测试中可以使用校准菜单进行校准，现场调试的目的是利用最小的调整达到用户校核标准要求。现场调整并不是完整的校核，为了达到完整，多点校核并验证，送到制造商或国家授权的计量机构进行每年一次的重新校准。
9常见故障及解决办法
|
问题
|
可能引起故障的原因
|
解决方法
|
|
屏幕没有显示
|
电源没有开启
|
开启电源
|
|
电池电量低或者耗尽
|
更换电池或者使用交流适配器
|
|
电池仓电路接触不良
|
清洗电池仓电路
|
|
风速读数不稳定
|
流场不稳定
|
将探头重新放置在流场稳定的地方或者使用大的时间常数
|
|
键盘无反应
|
键盘锁定
|
同时按▲▼解除键盘锁定
|
|
出现仪器错误信息
|
无内存空间
|
下载所需的数据然后删除所有数据
|
|
出现探头错误信息
|
探头故障
|
探头需要返厂修理
|
1) 维修时，不得改变本安电路和与本安电路有关的元、器件的电器参数、规格和型号。
2) 非安全场所严禁更换、拆装电池。
3) 充电必须在安全场所进行，严禁使用说明书规定以外的电池。
4) 使用时必须佩带动物皮套。
5) 防止本机从高处跌落或受剧烈震动；
6) 在高浓度气体存在时，或许无法正常使用本机；
7) 请严格按照说明书操作和使用，否则可能导致测量结果不准或者损坏本机；
8) 本产品不得在含有腐蚀性气体（如氯气等）的环境中存放或使用，也不要在其它苛刻环境（包括过高、过低的温度、较高的湿度、电磁场以及强烈的日光）下使用和储藏本机；
9) 如果经长期使用，本机表面有污物时，请用干净的软布轻轻擦拭，而不要使用带腐蚀性的溶剂和硬物擦拭本机表面，否则可能导致本机表面划伤或损坏。
10)为保证测量精度，本机应定期进行标定，检定周期不得超过一年。
11)请将废弃的测定器电池卸掉送至指定地点或者返回我公司，不要随意扔进垃圾桶中。
任何超出本说明书叙述以外的应用或使用故障请联络厂家寻求解决。
12运输与贮存
1) 在运输过程中应避免爆晒雨林，应防止剧烈碰撞，严禁摔掷、重压。
2) 测定器应贮存在空气干燥无腐蚀性气体的环境中。
3) 测定器应有专人保管，定期检查维护。
13 设备成套性
1. 手提箱
2. 主机
3. 探头
4. 4节南孚耐用型七号AAA充电电池
5. 使用说明书 1本
6. 产品出厂合格证 1份
使用的安全场所：详见公司声明
