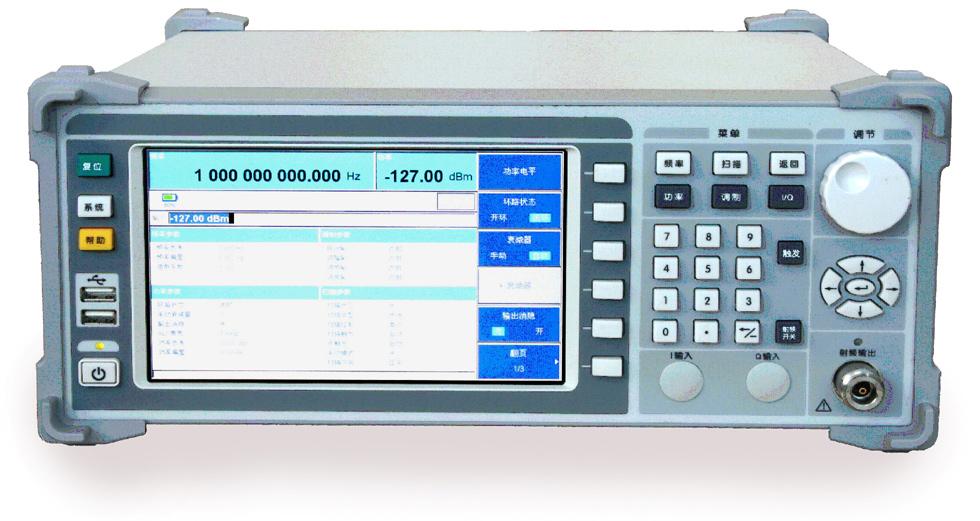

信号发生器 高频信号发生器 型号：HA/AV1441A
采用便携式机箱结构设计，体积小，操作方便；具有大动态范围可调功率输出，功率分辨率0.02dB；标配内部调制信号发生器和内部脉冲发生器，能为您提供全面的幅度调制(AM)、频率调制(FM)和脉冲(Pulse)调制功能；采用中/英文操作界面，LED大屏幕真彩液晶显示。支持电池供电，工作时间长达3小时以上，适于野外作业。
HA/AV1441系列信号发生器可用于雷达、电子战、通信装备中的接收机性能检测，定位故障点，方便测试，亦可做为本振源替代发射机、接收机等被测设备中的本振，间接检测本振信号性能指标的正常性。
主要特点：
■-127～+10 dBm大动态范围功率输出
■ 标配内部调制信号发生器和脉冲发生器
■ 中/英文操作界面，LED大屏幕真彩液晶显示
■ 步进扫描、列表扫描两种扫描方式
■ 具有幅度调制、频率调制和脉冲调制功能
■ 宽范围交流输入，可选配电池供电
■ 提供GPIB和LAN接口，实现程控操作
● -127～+10 dBm大动态范围功率输出
本信号发生器内置程控步进衰减器，AV1441系列信号发生器可提供最低功率电平-127dBm的信号输出，最大输出功率大于+10dBm。
● 内部调制信号发生器和脉冲发生器(标配)
信号发生器标配内部调制信号发生器，采用直接数字波形合成技术产生高质量调制信号，频率范围DC-100kHz，分辨率1Hz，可为您提供全面的信号模拟能力。
标配内部脉冲发生器，脉冲宽度可在20ns～60s-10ns间任意设置，步进10ns，可满足您对高性能脉冲源的测试需求。
● ? 优异的模拟调制(标配)
信号发生器标配优异的模拟调制能力，具有AM、FM功能。幅度调制深度范围0%~100%，可为您进行高质量模拟信号发生提供全面的解决手段。
● ? 高性能脉冲调制(标配)
信号发生器标配有高性能的脉冲调制功能，开关比大于60dB，最小脉宽400ns，可为您进行脉冲调制信号模拟提供灵活方便的解决手段。
● ? 中/英文操作界面，LED大屏幕真彩液晶显示
信号发生器采用大屏幕、中文操作界面，状态信息显示直观、全面。操作界面可以进行中英文切换，方便您的使用。
● ? 丰富的接口
信号发生器提供GPIB和LAN接口用于程控控制操作，并提供USB接口、串口等附加扩展接口，提供参考输入/输出接口、脉冲输入、监视输出和同步输出接口。
典型应用：
● 接收机性能检测
信号发生器具有大于130dB的输出动态范围，频率分辨率0.01Hz，可输出调幅、调频和脉冲调制信号，可用于雷达、电子战、通信装备中的接收机性能检测，定位故障点，方便测试。
● ? 本振替代
信号发生器输出频率范围宽，可做为本振源替代发射机、接收机等被测设备中的本振，间接检测本振信号性能指标的正常性。
技术规范：
|
主要技术指标
|
|
频率范围
|
HA/AV1441A：
9kHz～3GHz
HA/AV1441B：
9kHz～6GHz
|
9kHz≤f≤250MHz
|
基波分频次数N=4
|
|
250MHz＜f≤375MHz
|
基波分频次数N=16
|
|
375MHz＜f≤750MHz
|
基波分频次数N=8
|
|
750MHz＜f≤1500MHz
|
基波分频次数N=4
|
|
1500MHz＜f≤3000MHz
|
基波分频次数N=2
|
|
3000MHz＜f≤6000MHz
|
基波分频次数N=1
|
|
时基老化率
|
＜1×10-9/天，5×10-7/年
|
|
频率分辨率
|
0.01Hz
|
|
功率准确度
(25℃±5℃)
|
±1.5dB(-50dBm≤输出功率≤+10dBm，9kHz≤f≤6GHz)
|
|
±2.0dB(-110dBm≤输出功率＜-50dBm, 9kHz≤f≤6GHz)
|
|
±2.5dB(-120dBm≤输出功率＜-110dBm, 9kHz≤f≤6GHz)
|
|
±3.0dB(-127dBm≤输出功率＜-120dBm, 100kHz≤f≤6GHz)
|
|
谐波
|
＜-30dBc (输出功率小于+5dBm)
|
|
非谐波
|
＜-50dBc (输出功率小于+5dBm，偏离载波30kHz以远)
|
|
单边带相位噪声
|
HA/AV1441A
|
＜-104dBc/Hz 载波频率3GHz，频率偏移20kHz
|
|
＜-112dBc/Hz 载波频率1GHz，频率偏移20kHz
|
|
＜-118dBc/Hz 载波频率500MHz，频率偏移20kHz
|
|
HA/AV1441B
|
＜-104dBc/Hz 载波频率3GHz，频率偏移20kHz
|
|
＜-112dBc/Hz 载波频率1GHz，频率偏移20kHz
|
|
＜-118dBc/Hz 载波频率500MHz，频率偏移20kHz
|
|
输出功率范围
|
-127dBm～+10dBm
|
|
频率调制
|
调频带宽(1dB)：DC～100kHz
最大调频频偏：＞1.6MHz÷N
准确度：＜±7%
|
|
幅度调制
|
调幅深度范围：0～100%
调幅带宽(3dB)：DC～100kHz
准确度：±10%(1kHz调制率，30%调幅深度)
|
|
脉冲调制
|
脉冲调制开关比：
9kHz≤f≤3GHz：＞80dB
3GHz＜f≤6GHz：＞60dB
脉冲调制上升/下降时间：＜25ns
最小脉冲宽度：
稳幅环路闭环：＜2μs
稳幅环路开环：＜0.4μs
|
|
外形尺寸
|
320mm×150mm ×390mm
|
|
重量
|
9kg
|
|
工作温度
|
0℃ ～+50℃
|
|
射频输出接口
|
N型接口
|
订购信息
主机：HA/AV1441A/B信号发生器
标配：
|
项目
|
名称
|
数量
|
|
标配附件
|
电源线
|
1
|
|
用户手册
|
1
|
选件：
