资料介绍
一、概述

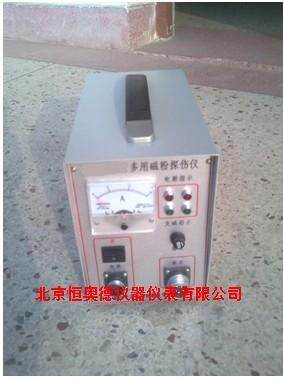

CYN3C型探伤仪是一具有交流磁轭探伤、旋转磁场探伤、磁钳型探伤、环型探伤四种功能的组合式磁探仪器。仪器采用可控硅作无触点开关，噪音小、寿命长、供作稳定，可靠性好，整机设计体积小，重量轻，携带方便，交流磁轭不加活关节探头可以单独对工件进行磁化，在检查异型工件时，加上活关节，可机动灵活地对工件进行探伤；当配插旋转磁场探头时，探头下面装有四只滚轮，可以在被探工件表面自由行走连续探伤，能一次性全方位显示被探工件的近表面缺陷，对于特殊异型件可采用磁钳型探头进行探伤（相当于磁轭探伤）。当需要显示被探伤工件周向裂纹时，可以用环型探伤，该仪器适用于铁磁性材料和大型钢铁结构件、船体、锅炉、球罐、角焊缝等压力容器探伤(探头用户选配)。
二、主要技术指标
1.提升力：交流磁轭≤10Kg，带活关节时≥7Kg，旋转磁场≥10Kg（被探工件表面与探头端面气隙≤1.5mm）。
2.探头极距：交流磁轭探头，固定式为155mm，带活关节时50∽200mm可调，旋转磁场两相邻探头铁芯中心距为125mm，磁钳型探头0∽170mm，环型探头Φ90mm，约2000AT。
3.探头工作电压：均为38V 。
4.灵敏度：磁轭，旋转磁场，磁钳型和环型探伤时均可清晰显示30/100A型标准试片上的人工刻槽。
5.电源电压：220V 50HZ。
6.外形尺寸；260×135×200mm。
7.重量：电磁轭探头2.5Kg，旋转磁场探头3Kg，磁钳型探头2Kg，线圈探头3Kg，控制箱体6Kg。
三、配置项目：
1. CYN3C多用磁粉探伤仪主机1台
2 输入电源线5米 1根
3. 输出探头连线5米1根
4. D、E各1只
5. 12V探头灯泡2只
6. 2A保险丝4只
7. 说明书、合格证、装箱单各1份
8. 铝合金便携式包装箱1只
|
