资料介绍

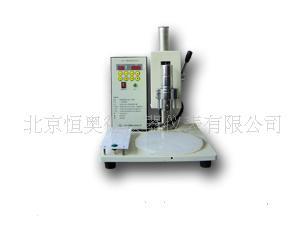

KDK-KDDJ-2型电动架是使用步进电机驱动，采用单板机可编程控制，操作方便，可随意调节探头的下降最低点，上升最高点固定，探头在最高最低点的停留时间范围广（从0-19秒）。硅片硅锭均可测量，普通硅锭测量高度为180mm（可按用户要求加高），测试台最大直径200mm，不能旋转和移动。
2、使用方法
电机在电源开关接通和按停止按钮后自动上升至最高点，进入备用状态。
（1）自动： 按自动按钮电机就按设定自动上升和下降。上升的最高点是固定不变的，下降的最低点可以随意调节，在最高和最低点的停留时间是可调的。当电机进入自动状态时按其他功能按钮均无效，如需停止运行进行其它操作，按下停止按钮1秒即可。
（2）手动： 按一下手动按钮电机就下降至当前设定的最低点，再按一下就上升至最高点。
注：如需重新设定最低点时，设定结束后先按停止按钮再进行手动超做。如在刚设定好最低点后直接按手动按钮探头会下降到导轨的最低点，（行程开关接通为止）可能会对被测试物品造成损坏。
（3）定位： 当需要重新修改探头下降的最低点时，设备必须在备用状态下才可进行修改，修改前要先把以前的数据清除掉，按定位清0即可。之后按定位按钮，每按一下探头就往下移动0.5mm，数据自动加1，最大数据约为70-80，到达导轨的最低点时行程开关接通数据自动回0，再按定位按钮无效。探头下降的最低点设定好后按停止按钮1秒，就可以进行自动或手动操作。
（4）定位清0：在需要重新设定探头下降最低点时使用，按下后清除原有数据源方便重新设定。
（5）上延时： 设定探头在上升至最高点时需要停留的时间，先按上延时按钮功能窗口显示UP，这时按 调整到需要时间。时间调节范围从0-19秒，每按一次数据自动+或-1（范围为0-95），对应时间约为1≈0.2秒，时间设定好后再按上延时按钮确定。
（6）下延时： 设定探头在下降至最低点时探头需要在被测样品上的停留时间，先按下延时按钮功能窗口显示d∩，这时按 调整到需要时间。时间调节范围从0-19秒，每按一次数据自动+或-1（范围为0-95），对应时间约为1≈0.2秒，时间设定好后再按下延时按钮确定。
（7） ：设定探头在下降至最低点或探头在上升至最高点时的停留时间，每按一次数据自动+1（范围为0-95），大于95时自动回0，对应时间约为数据1≈0.2秒
（8） ：设定探头在下降至最低点或探头在上升至最高点时的停留时间，每按一次数据自动-1（范围为0-95），小于0后自动跳到95，对应时间约为数据1≈0.2秒
3、日常维护
（1）在测试架的立柱上有一卡环，防止电动测试部件因操作失误而跌落，保护探针头和测试台面。可根据需要把卡环紧固在合适的位置。
（2）测试台可360度旋转，通过靠近把手的内六角螺丝调节旋转的松紧。
（3）在设定探头下降最低点时，一般把砝码顶起1-2mm即可，砝码最高可顶起约为8mm，顶起过高可能会卡住探头引出线。
（4）在电动架上的机械活动部分需定期加黄油，保证活动顺畅。在探针头上的两条直线轴承上也需定期加少量润滑油。
4、主机技术能数
（4）供电电源：
AC 220V±10% 50/60 Hz 功率：40W
（5）使用环境：
温度：23±2℃ 相对湿度：≤65%
无较强的电场干扰，无强光直接照射
（6）重量、体积：
主机重量：30kg
体积：300×400×400（单位：mm 长度×宽度×高度）
