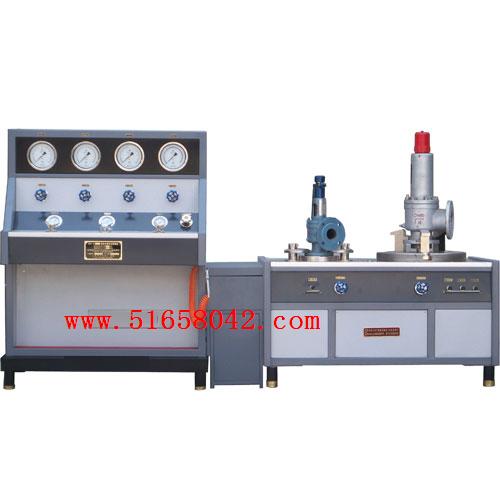

高压安全阀定压校验台/安全阀定压校验台 型号：HSAT-Q32D
本型号特别适用石化、石油、冶金、电厂企业单位及各地技监系统的安全阀校验站，用于安全阀的定压校验及密封性测定。
一、适应范围 1、PN≤32MPa的高、中、低压安全阀，详见表Ⅰ~表Ⅱ。 2、DN32~200mm法兰式安全阀。 3、″~ ″螺纹式安全阀。 4、各种全启式，微启式安全阀。 5、各种厚薄、形状的法兰式安全阀。 6、国产、进口安全阀。 7、气体、液体介质安全阀。 二、设备特点 1、双座式气动夹紧结构。 小座采用新型偏心盘式卡脚，可调节高度及宽度，以适应不同厚薄和直径的法兰，且校验时不用放中心垫，非常方便、快捷，适用于中低压安全阀的校验。（专利结构） 大座适用于中高压安全阀， 具有三级夹紧力可控结构。 2、具有根据校验压力大小的四档压力级切换。 3、气、水两用结构，介质为氮气、洁净压缩空气或洁净水，介质源由用户自备。常用15MPa以下可用气体校验，15MPa以上用高压水校验。 三、技术参数 1、最高导入气源压力15MPa。 2、各档通径相应可校验的最高压力如下： 小座适用DN100mm以下的中低压安全阀，详见表Ⅰ
表Ⅰ DN-mm PN-MPa DN 32 40 50 65 80 100 PN 9.5 6.5 4.5 3.0 2.0 1.5 大座适用DN200mm以下的中高压安全阀，详见表Ⅱ 表Ⅱ DN ≤32 40 50 65 80 100 150 200 PN 32.0 32.0 28.0 16.5 13.5 8.0 5.0 2.5 3、校验精度高于1%。 本设备不宜用作校验其他阀门
表Ⅰ DN-mm PN-MPa
DN
32
40
50
65
80
100
PN
9.5
6.5
4.5
3.0
2.0
1.5
大座适用DN200mm以下的中高压安全阀，详见表Ⅱ
表Ⅱ
≤32
150
200
32.0
28.0
16.5
13.5
8.0
5.0
2.5
3、校验精度高于1%。 本设备不宜用作校验其他阀门
