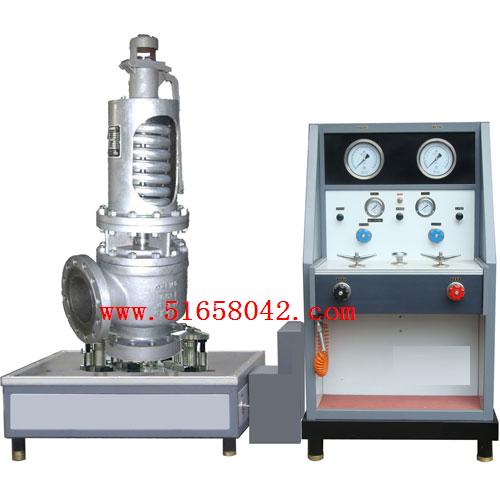

大口径安全阀定压校验台/安全阀定压校验台 型号：HSAT-QD
本型号安全阀校验台特专用于大口径、中低压安全阀的定压校验及密封性测定。
一、设备特点
1、圆盘式三卡脚能调节高低，以适应不同厚薄法兰的安全阀。
2、校验座重心低，地面至台面的高度≤400mm，有利于安全作业。
3、开关控制自动进退结构，操作安全、方便。
4、设置卡脚调速按钮，能调节卡脚进退速度。
5、具有根据校验压力大小的两档压力表切换机构。
6、带吹净枪。
二、技术参数
1、最高导入压力15MPa。
2、校验通径范围DN200~400mm 。
3、相应通径可校验最高压力如下表：
|
可校验最高压力值 PN - MPa
|
安 全 阀 通 径 DN-mm
|
|
200
|
250
|
300
|
350
|
400
|
|
夹紧压力
MPa
|
12
|
11.5
|
7.5
|
5.0
|
3.5
|
2.5
|
|
11
|
10.5
|
7.0
|
4.5
|
3.0
|
2.5
|
|
10
|
10.0
|
6.0
|
4.0
|
3.0
|
2.0
|
|
9.0
|
9.0
|
5.5
|
4.0
|
2.5
|
2.0
|
|
8.0
|
8.0
|
5.0
|
3.5
|
2.5
|
1.5
|
|
7.0
|
7.0
|
4.5
|
3.0
|
2.0
|
1.5
|
|
6.0
|
6.0
|
3.5
|
2.5
|
1.5
|
1.0
|
|
5.0
|
5.0
|
3.0
|
2.0
|
1.5
|
1.0
|
|
4.0
|
4.0
|
2.5
|
1.5
|
1.0
|
0.5
|
4、校验精度：±0.4%。
5、介质为瓶装氮气或洁净压缩空气。
