       矿井通风机装置性能测定系统（主扇性能测定仪）用于煤矿开展通风机装置性能测定工作，是局（矿）通风和机电管理部门必备的基础仪器。也可用于高校有关专业的实验教学以及科研测试服务。

矿井主要通风机是保证矿井安全生产的重要装备。因此《煤矿安全规程》规定：新安装矿井主要通风机投产前，必须进行通风机性能的测定和试运转工作，以后每五年至少进行一次性能测定。

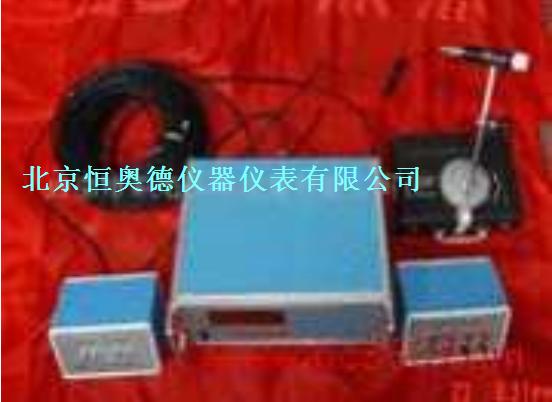

二、主要功能      该系统是在多年现场实测经验的基础上开发研制的，是将计算机数据采集和传感器技术用于矿井通风管理工作的一项典型应用。所测参数指标符合国家标准“《工业通风机用标准化风道进行性能试验》GB/T1236-2000”和煤炭行业标准“《煤矿用主要通风机现场性能参数测定方法》MT 421-2004”的要求。通过多次改型和软硬件升级已基本适应我国各种类型风机性能测定的需要。系统采用视窗环境（适用WINDOWS 98、2000、XP等）开发，用计算机控制系统主机工作，与单片机等开发的测定装置相比，具有数据处理功能更强，人机界面更直观，交互性更好，信息量更大等特点，更易于使用。该系统适用各种电网电压，并可选配正压通风方式、双电机测量以及局扇性能测定等功能。三、系统配置      测定系统的硬件部分由系统主机、测风（三杯式气象专用、差压）传感器、负压传感器、大气参数（气压、温、湿度）传感器、电机功耗（电压、电流、功率、COSΦ）传感器、转速传感器、笔记本计算机和打印机等组成。软件主要有数据采集与处理及打印绘图等用户程序。对于人们特别关心的重要参数风（速）量的测定，系统按有关标准要求配置了风速传感器、静压差法和皮托管速压法三种风量测定方法，可根据现场条件灵活选用。四、主要技术指标：  1、设备使用环境及要求 1）使用电源：220V±10％，50Hz，＜50W； 2）使用环境：温度0～30℃，相对湿度不大于85％。 2、计算机、系统主机技术指标及配置 1）计算机：选用HP、IBM、lenovo等品牌产品。主要配置：英特尔迅驰技术处理器，主频不低于1.7GHz， 14～15英寸XGA液晶屏。256MB及以上内存，60GB硬盘，DVD光驱等。 2）系统主机：结构尺寸：自研，铝合金框架、前后面板；宽×深×高：36×32×10cm。技术参数： ①    开关电源供电，5V，±12V，24V； ②    A/D采样部分，16路12 bit★(满量程精度优于0.05％)； ③    计数器采样部分，21路16 bit★计数； ④计算机与系统主机通讯方式，★USB口通讯，支持热插拔。 3、各类传感器及技术指标    1）风速传感器：三杯式气象专用传感器，量程0.6～30 m/s（输出脉冲1.6～81.6Hz），误差小于0.04Hz； 2）负压、差压、大气压传感器：军工厂（749厂）产品，精度全部优于0.25级，量程满足国内各类型风机测定需要； 3）温湿度传感器：美国AD公司产品AD590JH，信号调理后的测温范围为－10℃～40℃，精度±0.5℃； 4）转速传感器：SZGB-6型（上海转速表厂），测量方式为光电反射式，测量范围1～3000 rpm，测量距离150mm左右，供电电源12V±2V； 5）电参数传感器：同时测量电压、电流、功率和功率因数，适用各种电网电压，因测量信号取自二次回路，故测量精度与配电柜中的互感器有关，一般可保证2.5级。所有传感器均可软件校正零点和满度，可在实验室条件下校正温飘和时飘。 4、软件平台和软件功能      系统应用软件采用视窗环境开发，由计算机控制系统主机工作，适用★WINDOWS 98、2000、XP等平台，具有数据处理功能强，人机界面直观，交互性好，信息量大等特点。软件主要有：①数据采集与处理软件；②打印绘图软件；③系统支持程序和传感器数据。对于重要参数风量的测定，系统在数据采集与处理软件中按国家有关标准要求分别配置了风速传感器、静压差法和皮托管速压法三种测定程序。五、系统具体配置

笔记本计算机(hp)	1	套	含包电源鼠标等
系统主机	1	台	含电源线1根
负压气象传感器	1	台	含电缆线1根
电参数传感器	1	台	含电缆线1根
转速传感器	1	套	含电缆线1根
三杯风速传感器	12	只	另加备用4只
风速传感器电缆插座	12	个
带频闪指示灯风表线盒	1	只
风表用50米电缆线	1	根
差压测风传感器	1	台	含电缆线一根
彩色喷墨打印机	1	台
三相电压取样线	1	根
USB口连接线	1	根
使用说明书	1	份
25芯接头盒备件	1	组
