资料介绍

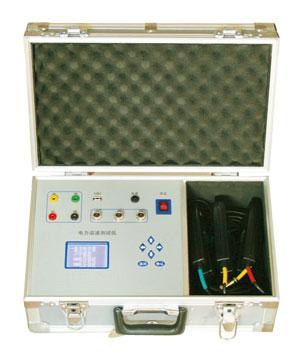

便携式电力谐波测试仪/电力谐波测试仪/谐波检测仪
型号：HAD-XBII
产品特点：
安全可靠
电压输入采用高电压隔离模块，电流输入采用交电流钳使输入信号和测量系统安全隔离。
使用方便
仪器与测试附件一体化结构，尺寸小、重量轻,内置高性能锂电池，无需外接电源。
精度高
谐波符合国标B级仪器要求。采用高精度A/D（16位），同时采样，采集速率12.8 kHz。
软件功能强
采用DSP+ARM 内核，处理速度快，软件功能丰富，使HAD-XBⅡ适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。
测试参数多
系统频率、电网谐波、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、无功功率、2-29次谐波、真功率因数等电能质量国标规定的参数。
USB接口保存数据
可以存储数据到U盘。HAD-XBⅡ记录数据间隔可设置，最短30秒，按日期保存。
外形尺寸及重量
外形尺寸（mm）：390×238×160（长×宽×高）；重量：5kg
技术参数：
频率测量
测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80%F.S.
测量误差：＜0.01Hz
电压测量范围：标配10V-450V
电流测量范围：0.06A-6A
基波误差：基波电压允许误差≤0.5%F.S.；基波电流允许误差≤1%F.S.
基波电压和电流之间相位差的测量误差：≤0.5°
电压不平衡度测量的绝对误差：≤0.2%；电流不平衡度测量的绝对误差：≤1%
电压偏差测量误差：≤±0.5%
功率偏差：≤0.5%
谐波分析范围：1-29次谐波
谐波含有率误差：
当谐波电压含有率≥3%UN时，允许误差σ＜±5%Uh
当谐波电压含有率＜3%UN时，允许误差σ＜±0.15%UN
当谐波电流含有率≥10%IN时，允许误差σ＜±5%Ih
当谐波电流含有率＜10%IN时，允许误差σ＜±0.50%IN
仪器配件：
|
仪器主机
|
1台
|
|
U盘
|
1个（用于数据存储）
|
|
电源适配器
|
1个（给设备电池充电）
|
|
电流钳
|
3把（测试电流用，A、B、C相各一把，标配5A）
|
| 电压测试线 |
1条
|
| 短接线 |
3条 |
|
|
|
|
