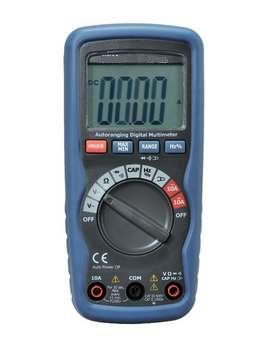

万用表/便携式数字万用表/数字万用表 型号：HAD-932
【便携式数字万用表描述】
HAD-932具备了安全设计的外壳和超大液晶显示屏，具有双绝缘、过载保护，精确度高、使用便捷、安全可靠等特点。符合EN61010-1,CATIII600V安全指示，为更加安全的测量提供了保障。
【便携式数字万用表特征】
1、6000位的超大液晶屏幕数字显示
2、数据保持/最大最小值保持
3、自动量程
4、自动关机和低电池指示
5、采样速度：通常每秒种两次
【便携式数字万用表技术指标】
功能 量程 分辨率 基本精确度（%of reading）
直流电压 600.0mV 0.1mV ±0.5% of rdg ±2 dgts
6.000V 1mV ±1.2% of rdg ±2 dgts
60.00V 10mV ±1.2% of rdg ±2 dgts
600.0V 100mV ±1.2% of rdg ±2 dgts
1000V 1V ±1.5% of rdg + 2 dgts
交流电压 6.000V 1mV ±1.2% of rdg + 3 dgts
60.00V 10mV ±1.5% of rdg + 3 dgts
600.0V 100mV ±1.5% of rdg + 3 dgts
1000V 1V ±2.0% of rdg + 4 dgts
直流电流 6A 1mA ±2.5% of rdg + 5 dgts
10A 10mA ±2.5% of rdg + 5 dgts
交流电流 6A 1mA ±3% of rdg + 5 dgts
10A 10mA ±3% of rdg + 5 dgts
电阻 600.0Ω 0.1Ω ±1.2% of rdg + 4 dgts
6.000kΩ 1Ω ±1.0% of rdg + 2 dgts
60.00kΩ 10Ω ±1.2% of rdg + 2 dgts
600.0kΩ 100Ω ±1.2% of rdg + 2 dgts
6.000MΩ 1kΩ ±2.0% of rdg + 2 dgts
60.00MΩ 10kΩ ±5.0% of rdg + 10 dgts
电容 40.00nF 10pF ±5.0% of rdg + 5 dgts
400.0nF 0.1nF ±3.0% of rdg + 5 dgts
4.000uF 1nF ±3.0% of rdg + 5 dgts
40.00uF 10nF ±3.0% of rdg + 5 dgts
400.0uF 0.1uF ±5.0% of rdg + 5 dgts
4000.0uF 1uF ±5.0% of rdg + 5 dgts
频率 9.999Hz 0.001Hz ±1.5% of rdg + 5 dgts
99.99Hz 0.01Hz ±1.5% of rdg + 5 dgts
999.9Hz 0.1Hz ±1.2% of rdg + 3 dgts
9.999kHz 1Hz ±1.2% of rdg + 3 dgts
99.99kHz 10Hz ±1.2% of rdg + 3 dgts
999.9kHz 100Hz ±1.2% of rdg + 3 dgts
10MHz 1kHz ±1.5% of rdg + 4 dgts
温度 -20℃～760℃ 1℃ ±3% of rdg
-4℉～1400℉ 1℉ ±5℃/9℉
占空比 0.1%~99.9% 0.1% ±1.2% of rdg + 2 dgts
二极管 0.3mA典型值 1mV ±10% of rdg + 5 dgts
注意: 以上精确度是在温度65℉ 到83℉ (18℃ 到28℃) 以及湿度小于70% RH.的情况下获得。
规格: 150 x 70 x 48mm
重量: 255g
【产品结构】
【操作步骤】
直流电压测量
注意：如果回路中的发动机被打向开或关，不要使用直流电压测量。大电压可能会将表损坏。
1.将功能开关放在直流电压的位置。
2.将黑色表笔插入负极插孔（COM），红色表笔插入正极插孔（V）。
3.将表笔尖接触到回路中。确定极向正确（红色连正极、黑色连负极）。
4.在显示屏上读取电压数据。读数以十进制表示。如果极性反了，读数将显示为负值。
交流电压测量
警告：为防触电。表笔可能不够长以接触到240V的被测物，因为出口过深。因此，当出口确实有电压却读数为零。确保表笔尖接触到了金属内部以免读数为零。
注意：如果回路中的发动机被打向开或关，不要使用直流电压测量。大电压可能会将表损坏。
1.将功能开关放在交流电压的位置。
2.将黑色表笔插入负极插孔（COM），红色表笔插入正极插孔（V）。
3.将表笔尖接触到回路中。
4.在显示屏上读取电压数据。读数是由十进制表示。
直流电流测量
注意：不要用10A范围测量电流超过30秒钟，超过30秒将导致损坏仪表或表笔。
1.将黑色表笔插入负极插孔（COM）。
2.当进行直流电流测量时，将功能开关放在直流10A位置，并将红色表笔插入10A的插孔。
3.将电源移出回路，然后打开回路，在此测量电流。
4.将黑色表笔尖接触到回路的负极端。将红色表笔尖接触到回路的正极端。
5.给回路加入电源。
6.读取在显示屏上的读数。读数由十进制数据、数值和符号组成。
交流电流测量
警告：为防触电，不要在加了超过250V交流电压的回路中测量交流电流。
注意：不要在10A范围上测量电流超过30秒。超过30秒可能会导致仪表或者表笔损坏。
1.将黑色表笔插入负极（COM）插孔。
2.当进行交流电流测量时，将功能开关拨至直流10A位置，将红色表笔插入10A的插孔。
3.将电源移出回路，然后打开回路，在此测量电流。
4.将黑色表笔尖接触到回路的负极端。将红色表笔尖接触到回路的正极端。
5.给回路加入电源。
6.读取在显示屏上的读数。读数由十进制数据、数值和符号组成。
电阻测量
警告：为防触电，在测量时需断开电源，在测任何电阻前要放出电容，移走电池和拔掉电线。
1.将功能开关拨至Ω处。
2.将黑色表笔插入负极插孔（COM），将红色表笔插入正极Ω插孔。
3.将表笔尖交叉接触在回路。最好不要在测量时同一端连接，这样回路的其余部分不会干扰电阻读数。
4.在显示屏上的读取电阻数据，将显示合适的十进制，数值和符号。
短路蜂鸣检测
警告：为防触电，不要持续测量回路或有电压加于其上的电线。
1.将功能开关拨至•)))位置。
2.将黑色表笔插入负极插孔（COM），将红色表笔插入正极插孔（Ω）。
3.按住•)))按钮，直到•)))符号出现在显示屏上。
4.将表笔尖接触回路或待测电线。
5．如果电阻低于大约100Ω，声音信号将响起。显示屏将显示当前电阻。
二极管检测
警告：为防触电，不要测量加了电压在其上的二极管。
1.将旋转开关转至•)))位置。
2.按住•)))按钮，直到符号出现在屏幕上。
3.将黑色表笔插入负极COM插孔，将红色表笔插入正极（Ω）插孔。
4.将表笔接触被测二极管进行正向测量，记下读数。
5.改变表笔的位置接触被测二极管进行反向测量，记录读数。
6.按下列方式得出二极管的好坏状态：
A.若其中一个读数为数值0.4-0.8V，另一个读数为“OL”，则二极管是完好的。
B.如果两个读数显示OL，则此二极管为开路的。
C.如果两个读数为很小值，或者为零，则此二极管短路。
注意：在进行二极管检测时，显示屏上的数值是正向电压。
频率测量
1.将功能开关拨至FREQ位置。
2.将黑色表笔插入负极-(COM)，将红色表笔插入正极+（F）。
3.将表笔尖接触待测回路。
4.读取显示屏上的数据。读数显示小数点、符号（Hz,kHz）、数值。
电容测量
警告：为防触电，在测量之前，不要给待测物连接电源。移出电池和拔掉电线。
1.将功能开关拨至CAP位置。（“nF”和一个较小的数值将出现在屏幕上。）
2.将黑色表笔插入负极-(COM)，将红色表笔插入正极+（CAP）。
3.将表笔接触待测电容，显示屏上显示小数点、数值、符号。
温度测量
警告：为防触电，不要在进行温度测量之前，将这个表笔同任何电压源相连。
1.如果希望用℉来测温度，将功能开关拨至℉。如果希望用℃来测温度，将功能开关拨至℃
2.将黑色表笔插入负极(COM)，将红色表笔插入正极（TEMP）。
3.将温度探头接触待测部分，保持探头接触直到读数稳定（大约30秒）。
4.读取在显示屏上的读数。读数将显示十进制数值。
【应用】
万用表具有用途多，量程广，使用方便等优点，是电子测量中最常用的工具。它可以用来测量电阻，交直流电流和交直流电压。可广泛应用于家庭、工厂、实验室、机械维修等领域。
【包装清单】
万用表*1,使用说明书*1,保修卡*1,9V电池*1,表笔*1,K型温度探头*1,K型温度插座*1,帆布袋*1,彩盒*1
|
