资料介绍

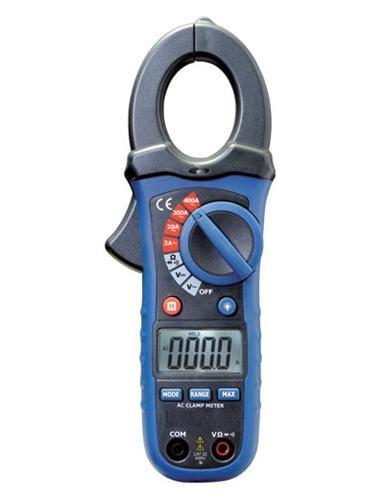

交直流钳型表/钳型表 型号：HAD-362
【交直流钳型表/钳型表 描述】
4000位双注塑交/直流钳型表，不仅具有高性能高准确度，双注塑的外壳设计使之操作更安全，符合IEC61010-2-031和污染程度2等安全标准。
【交直流钳型表/钳型表 特性】
4000位数字液晶显示屏，且带有背光功能，读数更加清楚明了
数据保持功能，便于操作者准确读取测量数值。 非接触交流电压检测功能
具有自动关机和电池低电能显示功能，既能够延长电池使用周期，也能及时提醒使用者更换低电能电池。
【交直流钳型表/钳型表 技术指标】
| 功能 |
测量量程和分辩率
|
准确率(% of reading)
|
|
交流电流(50/60Hz)
|
40.00 A AC
|
± (2.5 % + 8 digits)
|
|
400 .0A AC
|
± (2.8 % + 5 digits)
|
|
直流电流
|
40.00 A DC
|
± (2.5 % + 5 digits)
|
|
400 .0A DC
|
± (2.8 % + 5 digits)
|
|
直流电压
|
400.0 mV DC
|
± (0.8% + 2 digits)
|
|
4.000 V DC
|
± (1.5% + 2digits)
|
|
40.00 V DC
|
|
400.0 V DC
|
|
600.0 V DC
|
± (2 % + 2 digits)
|
|
交流电压
(50-400Hz)
|
400.0mV AC
|
± (1.5% + 30 digits)
|
|
4.000 V AC
|
± (1.5% + 5 digits)
|
|
40.00 V AC
|
|
400.0 V AC
|
|
600.0 V AC
|
± (2.0% + 5 digits)
|
|
电阻
|
400.0 Ω
|
± (1.0% + 4 digits)
|
|
4.000KΩ
|
± (1.5% + 2 digits)
|
|
40.00KΩ
|
|
400.0KΩ
|
|
4.000MΩ
|
± (2.5% + 3 digits)
|
|
40.00MΩ
|
± (3.5% + 5 digits)
|
|
电容
|
40.00nF
|
±(4.0% reading + 20 digits)
|
|
400.0nF
|
±(3% reading + 5 digits)
|
|
4.000μF
|
|
40.00μF
|
|
100.0μF
|
±(4.0% reading + 10 digits)
|
|
频率
|
10-10kHz
灵敏度: 100V(<50Hz);
50V(50 to 400Hz;
15V(401Hz to 10kHz)
|
±(1.5% reading + 2 digits)
|
|
温度(K型)
(不包括探头精确率)
|
-20.0 to 760.0°C
|
± (3%rdg+5°C)
|
|
-4.0 to1400.0°F
|
± (3%rdg+9°F)
|
钳夹开口尺寸 约为1.2" (30mm)
二极管测试 测试电流0.3mA典型值;
开路电压 1.5V DC典型值.
短路蜂鸣测试 <150蜂鸣；测试电流小于<0.5mA
过载提示 “OL”
采样速率 一般每秒2次
输入电阻 10M (直/交流电压)
显示 4000 位 LCD显示
交流电流 50-60Hz (AAC)
交流电压频宽 50-400Hz (VAC)
操作温度 5到40℃(41到104℉)
贮藏温度 -20到60℃(-4 到140℉)
操作湿度 31℃(87℉)，最大达80%，在40℃(104℉)减至50%
贮藏湿度 <80%
海拔高度 最高7000. (2000米)
过电压 Category III 600V
电池 一个9V 电池
自动关机 大约30分钟
尺寸/重量 197x70x40mm/183g
安全 CE符合ICE1010安全规范，600V CATIII
【产品结构】
【操作说明】
注意:使用此仪表测量前请阅读说明书上所有的警告和安全条款。使用完后，请将表的功能选择键切换到“OFF”上
1. 测量交/直流电流
警告:测量交流电流前请确保表笔没有与仪表相连接
①把功能转盘转至400ADC,40ADC,400AAC or 40AAC range档位.
②如果事先不能确定测量电流的大小，请首先把转盘转到高量程再逐步将档位调低。
③按下扳机打开钳夹，把被测电线完全圈在钳夹内。液晶显示屏上将显示被测电流的读数
2. 测量交/直流电压
①把黑色表笔插入COM 插孔, 把红色表笔插入VΩ插孔.
②选择按钮拨至V 档位.
③按下MODE键选择交/直流电压
④表笔的尖端与被测电路接触
⑤在液晶显示屏上读取读数
3. 测量电阻
①黑色表笔插入COM插孔,把红色表笔插入VΩ插孔.
②功能选择按钮拨至Ω•))) CAP 档位.
③把表笔与被测电路相接触。测试时最好将电路的一端断开,以使剩余的电路不会干扰被测电阻的读数
④在液晶显示屏上读取电阻读数
4. 测量二极管和短路蜂鸣测试
①把黑色表笔插入COM 插孔,把红色表笔插入VΩ插孔
②将功能选择按钮扭至Ω•))) CAP档位
③按下MODE键直至屏幕上出现“”符号
④把表笔与被测二极管相接触。正向导通电压为0.4V to 0.7V.反向导通电压将显示.短路将接近0mV数值,开路电压将显示“OL”。
短路蜂鸣测试时，若电阻<150，产生蜂鸣。
5. 测量电容
警告:为避免电击，请在测试时断开电源，并在进行电容测量前放掉所有电容器上的电量取出电池并拔出电源软线
①将功能选择按钮旋至Ω•))) CAP档位.
②把黑色表笔插入COM插孔,把红色表笔插入VΩ插孔
③表笔的尖端与被测电容器接触
④在液晶显示屏上读取电容值
6. 测量频率或%占空比测量
①将功能选择按钮旋至“VDC/AC,Hz”档位.
②把黑色表笔插入COM插孔,把红色表笔插入VΩ插孔.
③通过Hz/%键选择Hz 或%占空比
④将两表笔尖端与被测电路相接触
⑤在液晶显示屏上读取频率值
7. 测量温度
警告: 为避免电击，在进行温度测量前，请断开所有被测物体的电源
①将功能选择旋钮置于℃℉档位.
②把温度探头黑色表笔插入(COM)插孔，把红色表笔插入V插孔,确
保极性正确.
③把温度探头与想要测量的物体表面部份接触。并一直保持温度探
头与该物体所测部位接触直到读数稳定(大约30秒).
④在显示屏上读取读数
警告: 为避免电击，当变换测量功能时，请把温度探头断开
8. 测量非接触交流电压
警告: 为防止电击，使用前，注意正确操作此非接触交流电压测电笔。
①让其探头靠近或插入火线的输出插座孔时。
②如果火线带有220V交流电输出，指示灯就会被点亮。
注意: 如果是零线和火线缠绕在一起时，此时测试要将两线分开，来进行火线与零线的区分。
注意: 此非接触交流电压测电笔设计为高度灵敏探测.当遇到静电或其它能带电体时，可能指示灯也会亮起或瞬间闪烁，这属于正常现象。
【应用】
可广泛应用于电力、通迅、工业工程等领域
【包装清单】
钳形表 *1 使用说明书 *1 保修卡 *1 表笔 *1 硬盒和彩盒 *1 9V电池 *1 温度探头*1
|
