巡检仪/巡检器 型号：HAD-HG2660
巡检仪/巡检器 概 述
HAD- HG2660巡(点)检管理系统是应用于设备或生产工艺巡检作业的一套信息管理系统（MIS）。巡(点)检管理系统对用户改善和提高设备或工艺管理质量、降低设备维护成本、延长设备使用寿命以及提高企业管理水平都具有积极意义。该系统可广泛应用于电力、石油、石化、电信、冶金、核能、制造等行业对生产现场设备运行状况检查和管理。系统可最大限度地满足用户对生产现场设备运行管理的要求。
企业设备E－维护系统
HAD-HG2660巡(点)检管理系统是应用于设备或生产工艺巡检作业的一套信息管理系统（MIS）。巡(点)检管理系统对用户改善和提高设备或工艺管理质量、降低设备维护成本、延长设备使用寿命以及提高企业管理水平都具有积极意义。该系统可广泛应用于电力、石油、石化、电信、冶金、核能、制造等行业对生产现场设备运行状况检查和管理。系统可最大限度地满足用户对生产现场设备运行管理的要求。
巡检仪/巡检器功能
巡（点）检仪的主要功能是：接收计划、生产现场巡检、发送数据。对于每一条存储在巡检器内存的每一条记录都有以下信息同时产生：时间、地点、巡检员工等。
全新、中文显示、大存储量、自动量程 。
显示并记录设备的速度、加速度、位移的有效值和最大值。
对于有问题的设备进行高密度的采集，传给上位机进行数据分析。
用于轴承、齿轮箱诊断的包络信号解调 。
兼具测振表方式单参数连续显示和数采器方式多参数数据采集两种工作模式 。
数字测量方式。
以太网通讯。
大屏幕彩色点阵LCD，可夜间使用。
尺寸重量，小巧轻便适于随身携带。
工作条件，温度-20—70℃，相对湿度10%--90%（无结露）。
软件的主要功能是：根据用户对生产和设备的管理要求编 制计划、发送计划、接收数据、分析和处理数据。管理人员可根据生产现场的实际情况并通过系统软件自由的编制巡检计划，计划编制完成后管理人员可将计划发送至巡检器。巡检人员按照巡检器上接收到的计划要求，在规定的时间去执行规定的任务(可以通过输入记录信息，也可以通过测温传感器、测振传感器测量和采集温度和振动信息)，完成任务后巡检人员将已存储在巡检器内存中的数据上传给计算机。管理人员就可以即时获得数据，并可通过系统提供的多种分析处理功能，对数据进行分析处理。
系统提供各种灵活的管理、查询和统计功能，将人员、时间、地点、设备状况(设备运行状况以及运行参数等信息)有机地结合起来。提供诸如对设备情况查询、分析和统计的功能有：异常统计、结果趋势图、漏检统计、多点比较图、月度查询等等十几种，以及对巡检人员的考核功能有：路线检查、漏检统计、工作量统计等等多种方式对数据进行分析，并可以将分析结果以报表和图表等型式打印出来。
系统使管理人员可以及时掌握设备的“健康”及生产运行状态，以及工作人员的工作状况，并且使数据电子化达到无纸化管理，使管理工作达到经济、科学、实效管理的目的，使生产设备的运行达到“长、稳、安、满、优”的管理目标。巡(点)检管理系统需有专门的管理人员，负责系统巡(点)检计划的编制和巡(点)检数据的处理。巡(点)检员使用巡检器接收计划并进行巡(点)检操作，最后将巡(点)检数据上传至数据库服务器。
工艺人员根据异常数据对设备故障进行时域分析、频谱分析、包络分析等，可以进一步判断出发生故障的原因及部位。为设备维护提供有利的支持。
关键技术
巡（点）检仪小巧轻便集成度高
以太网通讯（Internet）业界领先
设备的“健康”运行状态及趋势
设备振动数据分析
产品技术参数

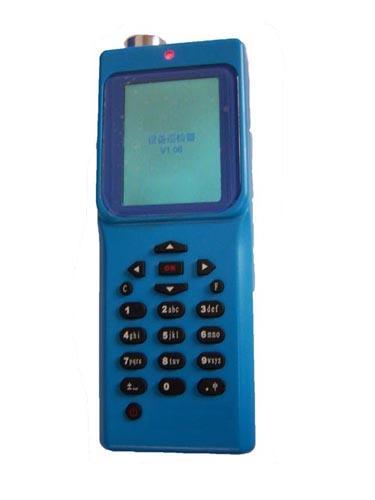

巡（点）检仪HM100、HM100A
基本参数：
① 外形：小巧轻便，150mm*55mm*30mm。
② 液晶：220×320 点阵彩屏LCD。
③ 键盘：带背光；有效按键30 万次；共20个按键。
④ 重量：150 克（带电池）。
⑤ 支持中文输入。
系统参数：
① 计划总数最大可达2000
② 最多可设置150个员工（工号长度为4位，姓名长度为4个汉字，密码六位）。
③ 最多可设置1000个ID 号。
④ 最多可设置24个轮次。
⑤ 最多可设置256个启停点所属项。
⑥ 最多可设置256个主控点所属项。
⑦ 最多可保存256条交接班信息（每条最大256个字符），班组最大数12。
⑧ 振动补测数据（加速度波形数据）最大个数150个。
⑨ 巡检周期为“轮次/天”，每天最多支持24个轮次。
测量参数：
① 测量模式下的参数
1）测量范围
加速度：0.1~199.0m / s2（峰值）
速 度：0.1~20.0 mm /s（真有效值）
位 移：0.001~10.000mm（峰峰值）
2）频率范围
加速度：10Hz ~15KHz
速 度：10Hz ~1KHz
位 移：10Hz ~1KHz
3）测量精度 ±5 %
② 红外温度测量
1）测温范围：－20~120℃
2）测温精度：±2℃
认证指标：
抗电磁干扰：EN61000-4-2、EN55014、EN55022
防爆：Exia IIcT6
防尘：IP54
防水
|
