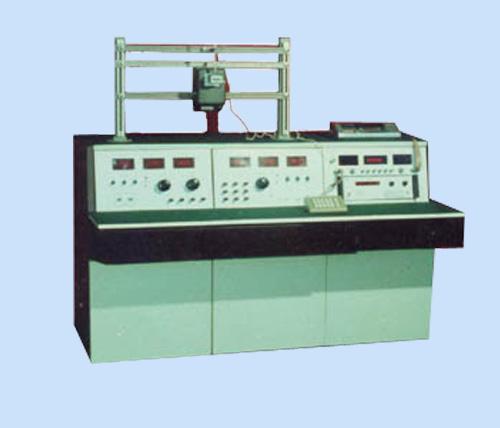

三相计较六仪表检验装置 型号：HAD-XDB28
HAD-XDB28型三相交流仪表校验台按国家计量局与水电部有关交流电表检定规程与共频单三相电表的检定而设计的，它可方便地用来检定有功、无功电能表（电力定量器）功率表（功率变送器）、相位表（功率因数表）、频率表、电压表、电流表、同步表等工频电表。
当HAD-XDB28型校验台内标准表选用本厂生产的0.05级HAD-PS34型三相功率电能表和0.1级HAD-PF108型数字式交流多功能表，台子测量电压、电流、功率和电能的综合误差为0.1%，台内留有按装PT、CT的位置。
校验台的主体是可编程控制的工频功率校表源，它的控制机采用8031单片机的专用微机其特点如下：
输出信号的频率、幅度、相位采用编程控制。
电压与电流幅度以及相位的调节操作均使用按键。不仅方便，而且可靠。消除了传统机械开关磨损引起的不稳定。
在40-70Hz范围内，具有标频输出，精度为5×10，因此不用标准频率表就可直接检定任何等级的工频指针式频率针。
有精密移相特性。相位上在0-360，0º范围内，输出电流电压的移相角误差＜±0.2º。因此，不用标准相位表就可以直接检定1.0级及以下单、三相相位表，功率因数表。
输出频率具有自动跟踪市电频率的能力，从原理上消除了市电对拍频影响，这一特性特别适合指示仪表，工频数字电表的检定。
三相计较六仪表检验装置 主要技术数据
使用环境温度：10-30℃相对湿度：45%-80%供电电源：工频50Hz3×380V±10%
满载消耗功率：约500W重量：400Kg外形尺寸：1100×1050×1700（mm）高×宽×长
电压功放每相输出电压：10 30 57.7 100 150 220 380 450及600V等10档；
其中：57.7 100 200及380V等四档为60VA，10 30 150 300 450及600V等六档为40VA。
电流功放每相输出电流档：电流 0.1、0.2、0.25、0.5、 1、2、25、5、10、20（A）
电压 240、120、95、60、30、15、12、8、4、2（V）
输出功率稳定度以满功率输出为计算标准，预热半小时后测量＜2×10/3min。
输出值调节范围，调节细度和稳定度：
频率40-70Hz范围内，调节细度为0.01Hz，精确度＜±1×10º
相位在0-360 o范围内，调节细度为0.1º，精确度＜±0.2º
电压幅度在0-120%额定值范围内，和电流幅度早0-120%标定值范围时，调节细度为0.01%，在满度输出校准后，非线性误差＜±0.05%
失真度：电压功放输出额定电压＜±0.3%电流功放输出额定电流＜±0.3%三相相角对称度：120±0.3º
负载特性：在纯阻及感性负载下，负载由零至满载引起的电压功放输出电压变化和电流功放输出电流变化＜0.5%，相应变化＜0.2º
|
