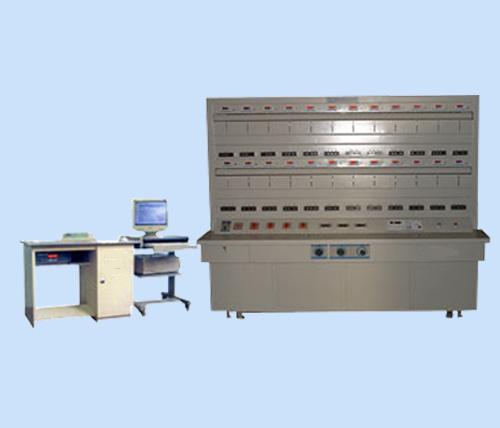

单相电能表校验台/电能表校验台 型号：HAD-XDB76A
HAD-XDB-76A型系多工作单相表能校验装置,常规为3-24工作,配以电动式集翻架和数控式光电采样器(可切换为脉冲匹配器作为全电子式电能表校验),误差显示仪为独立微机芯片组成分机显示器,单独显示每块表的误差值,由主机集中控制,电流转换开关可与主机联动,即切换电流档位,不必再转换主机预置值,主机可根据电流档位的当前值,通过开关上的编码.自动读出电流值,并显示在主机显示器上.在开机预置数值时,只需将被校表常数置入即可.主机可与微机联网,配以Win98界面.安装专用校表软件,并可多台微机联网.校验结果存入硬盘,可将校验结果随时查询,打印,拷贝(根据表号和日期)每台表的校验结果也可随时打印并存盘,拷贝.主机还可红外遥控.
电压回路采用多绕组升压变压器,消除了单电压绕组升压器引起的表位误差,并适应电子式电能表进行多工作复验及电子型电能表作不脱钩校验,以提高工效.
为了进行复校,可根据用户需要配置光电自动捉黑区进行潜动,灵敏度校验.
加装电子表匹配器后,可对电子式电能表进行校,复验.
台体采用冷扎钢板折边焊接新工艺,并喷涂塑料层,台体配以滚轮及支轮座造型高雅及色泽极佳,电动式集翻架操作方便,稳定可靠(电子式电能表专用台不必配用电动式集翻器,配以脉冲匹配器).台面采用移动可调式接表座及活动式挂表钉,以适应各种被校电能表。
单相电能表校验台/电能表校验台 技术参数
输入电源:3×380V/220V±10%(正相序)50Hz,波型畸变系＜5%.
输出电压:AC220V×n(工位数).
输出电流:0.075A---100A/5A(22---28档位).灵敏度试验时,CT 2次为1A,即1/5.
相位调节:﹣30°、---+90° 每30°连续开关调节加调压器细调,另加180°作为反转退字用.
电流互感器:0.05级(配0.3级台),0.02级(配0.2级台).
标准电能表:0.1级电子式(0.3级台可选用0.2级标准表).
台体综合误差:0.3级台＜±0.3%,波形畸变系数＜5%..
0.2级台＜±0.2%,波形畸变系数＜3%.
校表工位数:3块---48块(根据用户需要定制)
配置HAD-HS201型光电头,也可按用户要求加配电子式电能表脉冲采样匹配器.
外形尺寸:根据工位数不同而设计.参考尺寸:长2200×高170×深70/㎡(24表位)
|
