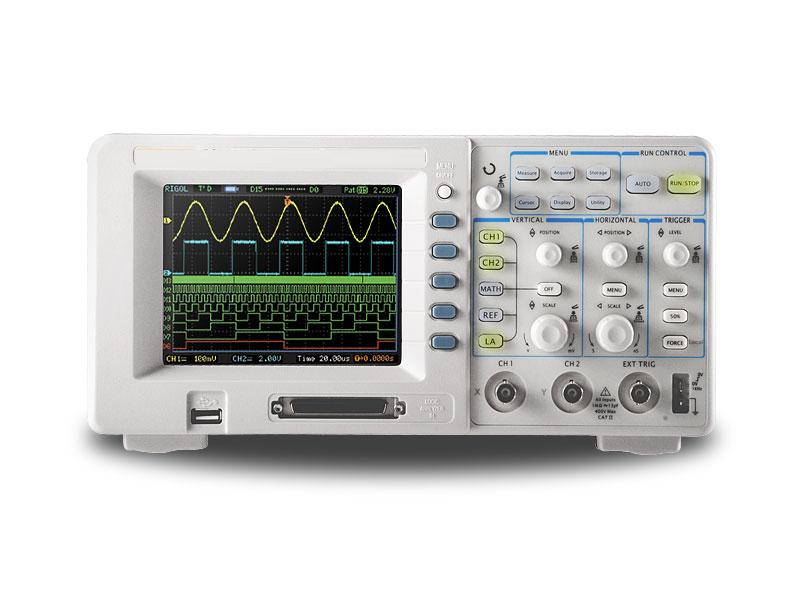

数字式示波器/示波仪 型号:HAD-DS1052D
| 设备型号 |
HAD-DS1102E |
HAD-DS1052E |
| |
HAD-DS1102D |
HAD-DS1052D |
| 带宽 |
100MHz |
50MHz |
| 通道数 |
2 通道+外触发 |
| 实时采样率 |
1GSa/s（单通道），500MSa/s（双通道） |
| 等效采样率 |
25GSa/s |
10GSa/s |
| 上升时间 |
3.5ns |
7ns |
| 存储深度 |
通道模式 |
采样率 |
普通存储 |
长存储 |
| 单通道 |
1GSa/s |
16kpts |
N.A. |
| 单通道 |
500Msa/s或更低 |
16kpts |
1Mpts |
| 双通道 |
500Msa/s或更低 |
8kpts |
512kpts |
| 时基范围 |
2 ns/div ~50s/div |
5 ns/div ~50s/div |
| 触发方式 |
边沿、视频、脉宽、斜率、交替、码型和持续时间（DS1000D） |
| 垂直分辨率 |
8 bits |
| 垂直灵敏度 |
2 mV/div ~10V/div |
| 最大输入电压 |
All Input 1MΩ||15pF 300Vrms Max CATI |
| 滚动范围 |
500ms/div ~50s/div |
| 光标测量 |
手动模式、追踪模式、自动测量 |
| 数学运算 |
＋，－，×，FFT |
| 内部存储 |
10 组波形、10组设置 |
| 外部存储 |
BMP、CSV、波形存储、设置存储 |
| 接口 |
USB Device，USB Host，RS-232, P/F Out |
| 显示 |
64 k色TFT彩色液晶屏，320×234分辨率 |
| 电源 |
AC: 100 ~ 240 VACRMS，45 ~ 440 Hz，CAT II，50 VA 最大值 |
| MSO 逻辑分析仪 |
DS1102D |
DS1052D |
| 通道数 |
16 通道 |
| 采样率 |
200MSa/s (每通道l) |
| 存储深度 |
512k pts (每通道l) |
| 触发方式 |
码型和持续时间 |
| 门限电平 |
TTL=1.4V, CMOS=2.5V, ECL=-1.3V, USER=-8V ~ + 8V |
特点及优点TOP1. 混合信号示波器（MSO）配备16通道逻辑分析仪
（DS1000D）
2. 实时采样率1 GSa/s, 存储深度高达1 Mpts
3. 丰富的触发功能：边沿、视频、脉宽、斜率、交替
4. 5.6英寸 64k色TFT LCD，清晰显示波形
5. 紧凑的设计，节约实验台桌面空间
6. 集成USB Host & Device, 支持U盘存储和PictBridge
打印机
丰富的触发功能TOP可调触发灵敏度防止叠加在触发信号上的噪声引起的误触发交替触发是一项模拟示波器的功能在数字示波器中的重现，可以同时使用不同时基观测信号斜率触发依据信号的上升/下降时间来判断触发上升&下降沿触发主要应用于观察眼图等特殊信号，一般在高档示波器中才可见到人性化设计TOP波形亮度可调节波形亮度，更有效地观察波形文件管理器可以方便地操作USB存储驱动器和本地存储中的文件嵌入式帮助可实现快捷帮助和功能指示逻辑分析仪模块（DS1000D系列）TOP选配16通道逻辑分析仪(LA)，成为混合信号示波器(MSO)。LA 共有16个数字通道。 逻辑分析仪模块码型触发多种电平，边沿组合触发持续时间触发是码型触发和脉宽触发完美结合的新型触发方式
