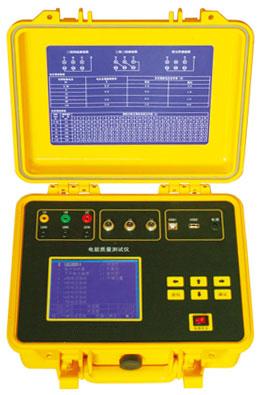

电力谐波测试仪 电能质量分析仪 便携式电力谐波检测仪 型号：HAD-1000
产品特点：
安全可靠
电压输入采用高电压隔离模块（2000V、响应时间≤2μS，电流输入采用交电流钳（0～50KHz,0～5Arms）使输入信号和量系统安全隔离,抗干扰能力更强。
精度高
对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16位），同时采样，采集速率12.8 kHz。
软件功能强
采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。
测试参数多
系统频率、电网谐波、三相电压不平衡度、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、无功功率、基波视在功率、2-50次谐波、真功率因数等。
实时谐波数据判断
仪器内部已附有谐波国标值，可准确、实时判断当前测试的电压谐波、电流谐波数据正常或超标。
通讯接口
电能质量测试仪提供2个USB接口，一个主机口用于存储数据到U盘，一个设备口与笔记本电脑通讯，实现数据传输和数据分析。
数据图形显示
5.7寸蓝色液晶屏，可以完成频谱图、波形图、实时数据显示，可进行矢量分析、接线判别，
直观清晰。
使用方便
便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高），重量轻：仪器重量只有3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时。
技术参数：
频率测量
测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80%F.S.
测量误差：＜0.01Hz
电压测量范围：标配10V-450V；450V-1140V可选。
电流测量范围：0.06A-6A，其他量程（100A、200A、500A、1000A、2000A）可以根据用户要求选配
基波误差：基波电压允许误差≤0.5%F.S.；基波电流允许误差≤1%F.S.
基波电压和电流之间相位差的测量误差：≤0.5°
电压不平衡度测量的绝对误差：≤0.2%；电流不平衡度测量的绝对误差：≤1%
电压偏差测量误差：≤±0.5%
功率偏差：≤0.5%
谐波分析范围：1-50次谐波
谐波含有率误差：
当谐波电压含有率≥3%UN时，允许误差σ＜±5%Uh
当谐波电压含有率＜3%UN时，允许误差σ＜±0.15%UN
当谐波电流含有率≥10%IN时，允许误差σ＜±5%Ih
当谐波电流含有率＜10%IN时，允许误差σ＜±0.5%IN
仪器配件：
| 配件箱 |
配件箱B，1个（材料：铝合金）
|
| USB接线 |
1条（用于连接电脑）
|
| U盘 |
1个（用于存储数据）
|
| 电源适配器 |
1个（给设备充电）
|
| 电流钳 |
3把（测试电流用，A、B、C相各一把，标配5A）
|
| 电压测试线 |
1条（测试电压用，黄、绿、红、黑4芯）
|
| 鳄鱼夹 |
8个（包括大4个，小4个，黄、绿、红、黑各2个）
|
| 短接线 |
3条 |
|
