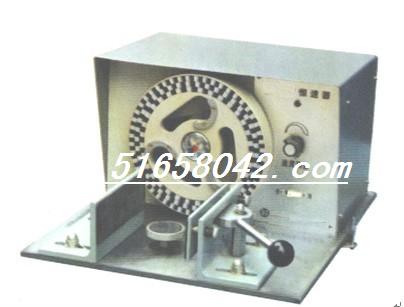

恒转速器 恒转速源 型号：HAD-100
一、用途
HAD-100型恒转速器适用于ZC-7、ZC-25等各型号规格绝缘电阻表校验时，作为提供恒定转速的驱动装置（符合JJG1005-2005绝缘电阻表（兆欧表）检定规程）。
二、主要技术参数
1、 标准转数：120±2r/min
150±2r/min
2、 本机工作、照明电源为：交流50Hz，220V
3、 本机的工作位置可向任意方向倾斜5°。
4、 本机底板与圆盘的中心高度为100mm。
5、 外形尺寸：350*400*240mm
三、结构及特征
1、该机采用传动平稳，噪音较小的内摩擦式结构，由微型直流伺服电机装上特指摩擦头带动驱动圆盘，圆盘上标有三圈刻度线。当采用市电50Hz照明灯时，利用频闪原理使圆盘上光环呈定格状，其中外圈定格时为120r/min，内圈光环定格时为150r/min。
2、该机底板中心设有专用支点机构，可讲底板前端抬起，同时搬动专用手柄至5°位置，底板中心的支点自动弹出，可使恒转速器工作位置向任意方向倾斜5°。
四、使用注意事项
1、使用时根据所校绝缘电阻表标定的转速要求在市电照明条件下调整调速旋钮，使恒转速器圆盘相应光格定格。
2、空载情况下测速光环向反时针方向有微量漂移时，带上绝缘电阻表即可定格。如接上负载后光环仍有明显位移时，可用调节旋钮予以调节，使其定格。
3、为了保证您校验仪表时不产生倾斜误差，使用该机应放置水平位置。
4、为了保证您校验倾斜影响时，可将底板前端抬起，同时搬动专用手柄至5°位置，底部中心的支点自动弹出，成为整机倾斜支点，届时即可自如的将恒转速器向任一方向倾斜5度，倾斜影响检测完毕，将底板前端抬起，搬动专用手柄至0°位置，即可靠设备的自重将中心支点压回，使其恢复水平工作位置。
5、当校验的仪表宽度与中心高度有变化时，可讲夹紧机构的螺钉松开，向内或向外移动，使其达到所夹紧仪表的需要的要求，并重新固定。如遇特殊型号的被校验表，其摇把可能有变化，应调整底座高度，使所校仪表手柄中心与本机中心高度相吻合时方可使用。
五、成套性
1、HAD-100恒转速器 1台
2、使用说明书 1份
3、合格证 1份
4、保修证 1份
|
