二、系统功能与技术指标
●传感器灵敏度
系统采用高灵敏度声音传感器，灵敏度不低于0.2V/μpa。频响：50～10KHZ，有效接收范围20 以内声音不失真。可以监测到极微弱的地下管道漏水声。
●模拟放大、滤波功能
由于漏水频带一般均处在1200HZ以内，为了抑止各类噪声的干扰，系统将整个漏水声频带划分为8个频段（F1～F8）。声音传感器接收到的漏水声模拟电信号经放大，滤波器自动对8个频段进行分时检测。
●全频测试功能
当按下全频键后，系统具有对8个频段（F1～F8）同时实时测试功能，液晶屏上8条动态柱表示了8个频段信号的幅度值，每个动态柱上方用两位十进制数表示出瞬时幅度值的大小。直观的动态波形为操作人员快速寻找漏水点的方位提供了极大的方便。
●单频测试功能
当按下单频键后，系统自动对8个频段（F1～F8）的最大信号进行单独测试，此时液晶屏上显示一条横向动态柱表示8个频段信号的最大幅度值。动态柱右方用两位十进制数表示出瞬时幅度值的大小，动态柱上方是F1～F8中的最大幅度频率号，下方为该频率号的中心频率。
●储存查询功能
当系统处于全频或单频状态时，按下存储键，液晶屏右下角出‘*‘标志，此时，系统自动对8个频段（每个频段完成32次采样）的瞬时幅度极大值及其对应频率号进行一次存储，共可存储9次，从而实现了对72组现场数据的处理和存储。

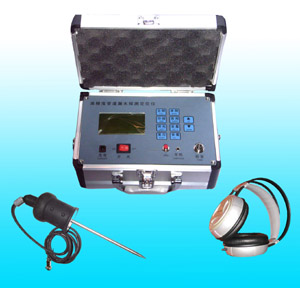

三、标准配置：
主机 一台
耳机 一副
拾音器 一只
听音连接杆 一个
充电器 一只
说明书 一本
仪器箱 一个
四、技术参数
●音频放大倍数：100dB内
●传感器灵敏度：不低于0.2V/μpa
●频响范围：50～2000HZ，有效接收范围20平米以内声音不失真
●频率分档：8个频段（F1～F8）
●液晶显示屏：128×64象素图形点阵LCD，带背光照明
●音量调节：4级，系统复位后，音量最小，按音量+键，音量增大，4次后返回最小值
●背光延时：开机背光显示或按背光钮后，背光显示时间>15秒
●连续工作时间： ≥30小时（背景灯关闭）
≥15小时（背景灯开启）
●探测灵敏度：在背景噪音较小情况下（<40db）,探测深度大于3米
●电源电压：6节蓄电池供电,额定范围7V-9V
●工作温度：-20℃～50℃
●主机箱外形尺寸（L×W×H）: 23cm×13cm×9.5cm
●仪器箱外形尺寸（L×W×H）: 48 cm×33cm×14cm
|
