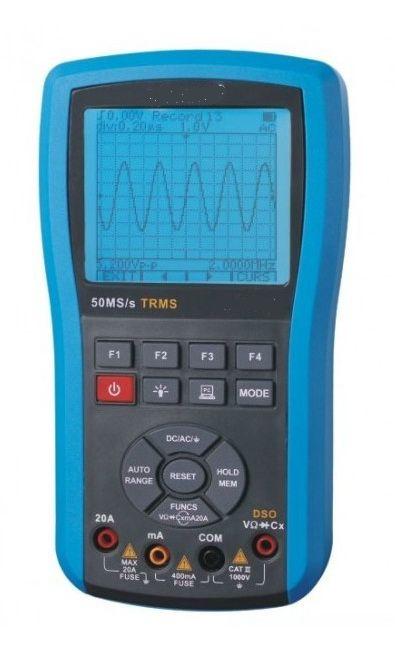

示波器/数字万用存储示波表 型号:HAD-ET310A
主要特点
• 50M采样/10MHz模拟带宽的数字存储示波表（DSO）与4000码自动量程的真有效值数字万用表（DMM）相结合，一键转换示波测量功能
• 软件校准技术，内存校准系数；面板采用全部硅胶按键，操作简便
• DMM功能包括DC/AC电压/电流真有效值、电阻、电容、频率、占空比、dBm、二极管/通断测试；交流电压带宽达10kHz，同窗显示最大/最小值
• DSO实现一键（AUTO）自动显示测量波形
• DSO V/div 和 t/div 自动/手动设置
• DSO触发模式：自动/正常/单次
• DSO自动测量：数字显示Vp-p, Vavg, Vrms, dBm
• DSO游标读出：dV, dt, 1/dt （频率）
• 显示内容保持，存储/读出多达100组DSO波形和100组DMM数值
• 高对比度可调FSTN LCD带亮度可调的LED背光
• 可以选择5~60分钟内自动关机或连续工作
• 内置锂聚合物可充电电池，外配AC供电适配器
• USB PC通信接口及上位机软件（选件）
• 温度/三极管放大倍数/晶振测量/交流电流外接钳头（选件）
仪表特性与技术参数
一般特性
|
显示
|
128´128点阵式图形FSTN LCD
|
观察区域
|
prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags"62mmx 62mm
|
|
背光
|
白色，亮度分三级可调
|
输入电阻
|
10MΩ
|
|
电池
|
内置1000mAh锂聚合物电池，
|
自动关机
|
5 ~ 60分钟或禁用
|
|
电力不足提示
|
|
充电时间
|
大约3~4小时
|
|
使用时间
|
约12~16小时
|
存储能力
|
DMM数据与DSO波形各100个记录*
|
|
使用环境
|
0°C~+40°C;<75%RH
|
存放条件
|
-10°C~ +60°C ; <90%RH
|
|
外形尺寸
|
86 mm´186 mm´32mm
|
重量
|
325g（不含其它附件）
|
|
操作高度
|
0~2000m
|
电源适配器
|
110V~250V；7.5V/500mA,开关电源
|
数字存储示波表特性
|
模拟带宽
|
D DC ~ 10MHz
|
最大实时采样率
|
50Msps
|
|
垂直分辨率
|
8 bits
|
非线性度
|
±1 bit
|
|
通道数
|
1
|
耦合方式
|
DC/AC/GND
|
|
输入阻抗
|
10MΩ
|
分度
|
垂直±4.8,水平12.8
|
|
垂直灵敏度范围
|
50mV/div ~ 200V/div
|
时基范围
|
0.20µs/div ~ 20s/div
|
|
垂直波幅准确度
|
±（5%+ 0.1div）
|
时基准确度
|
±（0.01% + 0.1div）
|
|
自动零点参考
|
在DC/dB测量时
|
扫描模式
|
Auto/normal/single
|
|
触发电平
|
± 12 div （每步0.1div）
|
触发斜率选择
|
上升沿/下降沿
|
|
触发位置调节
|
± 6 div （每步0.1div）
|
自动设置
|
自动设置时基和垂直幅度
|
|
游标测量功能
|
dV, dt, 1/dt （频率）
|
自动测量功能
|
Vp-p, Vavg, RMS, dBm
|
|
自动测量精度
|
±（5%+ 0.1div）
|
记录长度
|
12.8div
|
*模拟带宽至10MHz指电压衰减至3db时带宽
*垂直衰减为1-2-5量程切换
*波形存储100组
数字万用表特性
所有量程不确定度表示为：±（a%读数+字数）。校正期一年，到期需要调整，参见售后服务章节。保证不确定度环境条件为：23°C±5°C、<75%RH。
|
功能
|
量程
|
分辨度
|
不确定度
|
|
直流电压
|
400.0mV
|
0.1mV
|
±（0.75%rdg + 10dgt）
|
|
4.000V
|
1mV
|
|
40.00V
|
10mV
|
|
400.0V
|
100mV
|
|
1000V
|
1V
|
±（1.5%rdg + 10dgt）
|
|
交流电压
真有效值
|
400.0mV
|
0.1mV
|
50Hz~400Hz
±（1.0%rdg + 10dgt）
400Hz~10kHz （10kHz以上不考核）
±（2.0%rdg + 10dgt）
|
|
4.000V
|
1mV
|
|
40.00V
|
10mV
|
|
400.0V
|
100mV
|
|
750V
|
1V
|
±（1.5%rdg + 10dgt）（50Hz~400Hz）
|
|
直流电流
|
40.00/400.0mA
|
10µA /100µA
|
±（1.2%rdg + 10dgt）
|
|
4.000/20.00A
|
1mA /10mA
|
|
交流电流
真有效值
|
40.00/400.0mA
|
10µA /100µA
|
±（1.5%rdg + 10dgt）
50Hz~5kHz （5kHz以上不考核）
|
|
4.000/20.00A
|
1mA /10mA
|
|
电阻
|
400.0W
|
0.1 ?
|
±（1.0%rdg + 5dgt）
|
|
4.000kW
|
1 ?
|
|
40.00kW
|
10 ?
|
|
400.0kW
|
100 ?
|
|
4.000MW
|
1kW
|
|
40.00MW
|
10kW
|
±（3.0%rdg + 5dgt）
|
|
电容
|
51.20nF
|
1pF
|
±（2%rdg + 10dgt）
|
|
512.0nF
|
10pF
|
±（1%rdg + 3dgt）
|
|
5.120μF
|
100pF
|
±（1%rdg + 3dgt）
|
|
51.20μF
|
1nF
|
±（1.5%rdg + 3dgt）
|
|
100.0μF
|
10nF
|
±（5%rdg + 3dgt）
|
|
频率
|
5.12Hz ~ 10kHz
|
0.1Hz ~ 10Hz
|
±（1.0%rdg + 5dgt），（信号幅度不小于1Vp-p,AC V或20mA RMS, AC A）
|
|
占空比
|
0.1~99.9% （AC 1Vp-p）
|
|
二极管测试
|
开路电压约1.5 V，最大测试电流约1.5mA
|
|
通断测试
|
判断电阻：约30?
|
|
自动量程切换
|
可以应用于各测量功能
|
|
量程溢出提示
|
“O. L” （Over load）
|
|
万用表测量速率
|
2.5次/秒
|
|
动态数据窗口
|
主显示保持后继续动态刷新实际测量数据
|
|
dB （-80~+80dB）参考阻抗
|
2, 3, 8, 16, 50, 75, 93, 110, 125, 135, 150, 300, 600, 900, 1000, 1200 ?
|
|
保险丝规格
|
Φ5×20，0.5A/250V Φ10×38，20A/500V
|
显示符号及图标
|
A
|
安培
|
AC ~
|
交流
|
|
AUTO
|
自动量程/自动扫描/自动设置
|
AVG, avg
|
平均值
|
|
ADP
|
温度/HFE/晶振/外接钳头测量模式
|
COM
|
测量参考端（在输入参考端插座附近）
|
|
COM
|
通信（在相关按钮附近）
|
CURS
|
游标
|
|
dB
|
分贝（交流电平）
|
DC
|
直流
|
|
div
|
分度（示波器模式）
|
DUTY
|
占空比
|
|
ERASE
|
记录删除
|
EXIT
|
退出当前的状态或选单
|
|
F
|
法拉（电容单位）
|
hFE
|
三极管放大倍数
|
|
HOLD
|
数据/波形保持
|
Hz
|
赫兹（频率单位）
|
|
Jx
|
晶振测量插座（32kHz~10MHz）
|
LEVEL
|
触发电平
|
|
LEFT
|
选择左游标
|
LOWER
|
选择下游标
|
|
MANUA
|
手动量程选择
|
MAX
|
最大值
|
|
mA
|
毫安
|
mF
|
毫法（电容单位）
|
|
MIN
|
最小值
|
ms
|
毫秒
|
|
mS
|
毫西门子（电导单位）
|
mV
|
毫伏
|
|
NORM
|
正常触发方式
|
nF
|
纳法（电容单位）
|
|
nS
|
纳西门子（电导单位）
|
P-H
|
峰值保持
|
|
POS
|
（水平/垂直）位置
|
RANGE
|
手动量程选择
|
|
READ
|
读出存储器中的波形/数据
|
READY
|
准备就绪，等待触发
|
|
REL
|
相对值
|
RESET
|
复位或位置回中
|
|
Restore
|
恢复原有设置
|
RIGHT
|
选择右游标
|
|
USB
|
USB接口启用
|
RUN
|
以MIN/MAX模式进行记录
|
|
S
|
西门子（电导单位）
|
SAVE
|
将当前信号存放到存储器中
|
|
SETUP
|
设置
|
Single
|
单次波形
|
|
STOP
|
“MIN/MAX”功能的暂停
|
TEMP
|
温度测量°C摄氏/°F华氏
|
|
TIME
|
时间，时基
|
TRIG
|
扫描触发
|
|
UPPER
|
选择上游标
|
V
|
伏特
|
|
VOLT
|
电压，输入灵敏度
|
mF
|
微法（电容单位）
|
|
ms
|
微秒
|
mS
|
微西门子（电导单位）
|
|
W
|
欧姆（电阻单位）
|
DV
|
电压差
|
|
Dt
|
信号时间差宽度
|
pq
|
选项调节或游标（上/下）移动
|
|
tu
|
选项调节或游标（左/右）移动
|
|
电池剩余电量
|
|
|
触发斜率（上升沿/下降沿）
|
|
讯响，通断测试
|
|
|
AC适配器连接
|
|
二极管
|
|
|
启用PC通信功能
|
|
电源开关和自动关机前1分钟提示符号
|
|
|
外接钳头测量
|
|
安全警告（伤害性或极限电压，电流提示）
|
仪表的成套与选件
仪表的成套
HAD-ET310A主机一台、双注塑表笔一付、6V电源适配器一个、牛津包一个、产品手册一本。
选件；ADP附件一个（温度/三极管hFE/晶振）、USB接口连接线一条、光盘一张（内含软件安装说明）、
|
