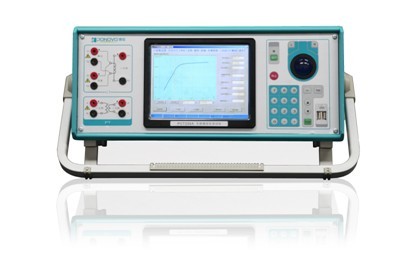

互感器综合测试仪 互感器测试仪 型号：HAD-PCT200
HAD-PCT200互感器综合测试仪是专业用于电流互感器特性测试的测试仪，能够满足各种互感器的测试。相较于HAD-PCT200L互感器综合测试仪，测试功能更全面、技术参数更高，已经能够完成测量级CT以及TPY级CT的测试。增加功能主要包括比差、角差测量（国标中制定的测量点），仪表保安系数、电感量等稳态参数以及峰瞬误差等暂态参数。
试验功能:
CT测试：
变比
极性
比差、角差
快速变比
猜变比
匝比、匝比误差
二次直阻
负载阻抗
励磁特性
5%、10%误差曲线
手动退磁
剩磁系数Kr
二次时间常数Ts
不饱和电感Lu
饱和电感Ls
仪表保安系数FS
准确限值系数
复合误差
二次极限感应电动势Eal
暂态面积系数Ktd
额定对称短路电流倍数Kssc
峰损误差εˆ
猜名牌
PT测试：
变比
极性
励磁特性
技术参数：
输出电压： 0～120V
输出电流： 0～5Arms（15A峰值）
最高拐点电压： 45000V
变比测量范围： 1～35000
变比测量最大允许误差： ±0.1%
相位测量最大允许误差： ±3min
二次绕组电阻测量范围： 0.05~200Ω
二次绕组电阻测量误差： ±(0.1%×读数+1mΩ)
二次负载阻抗测量范围： 0.05~200Ω
二次负载阻抗测量误差： ±(0.1%×读数+1mΩ)
输入电源电压： AC220V±10%，50HZ
环境温度： -10℃～50℃
相对湿度： ≤90％不结露
箱体尺寸： 320mm x364mm x 155mm（宽 x 高 x 长）
机箱重量： 11Kg
液晶显示： 8.4寸 真彩屏（强光下可见）
操作系统： windows XP操作系统
特点：
◆仪器采用全新的直流法原理，励磁特性测试速度极快。
◆通过武高所的检测，具有武高所出具的校准证书，报告内容包括比差、角差精度测试，仪器稳定性测试。
◆8.4寸真彩液晶屏，全中文彩色图形界面，方便人机交换
◆全中文智能输入法，使用方便
◆整机一体化结构设计，使用抗震动、抗电磁干扰组合机箱。
◆内置工控机，操作方便，所有的测试自动完成并基于同一接线，减少了测试时间。
◆仅需输出较小电压和功率，因而体积小，重量轻，尤其利于现场测试。
◆内置线性放大器，响应时间快、精度高、可靠性高，最大输出交流电压120V，最大输出电流5Arms（15A峰值）。
◆用电压法测量CT，彻底摆脱传统电流法无法做套管CT、GIS CT的禁锢，测试变比高达35000：1
◆仪器采用全新的直流方波法原理，可以测试拐点电压高达45000伏的CT，励磁特性测试速度极快，突破了传统工频法的局限性，全面超越传统测试仪器。
◆功能全面，可用于各种型号CT（含TP类）的励磁、变比、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。
◆自动测出拐点电压/电流、5％、10％误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、励磁电感、剩磁、饱和及不饱和电感等CT参数。
◆具有猜铭牌功能，对于丢失铭牌的CT，自动给出CT类型（M、P）、变比、CT级别、ALF、FS、额定负荷。
◆用户可以根据需要选择十组励磁数据进行保存
◆自动给出在1%-300%额定电流的情况下，变比误差与相位误差列表，自动对试验数据进行化整或修约。
◆仪器自动记忆测试功能选项、报告选项、报告设置选项，提高使用效率
◆测试结果可直接在本机生成EXCEL报告并可直接查看、打印，仪器内部可保存上万条报告
◆测试结果可用U盘导出，程序可用U盘升级，方便快捷
◆配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。
◆可按照选定标准进行自定义测试
◆能够完成PT功能的测试：变比、极性、伏安特性
|
