点频功率信号发生器 型号;HA-ZN1181E
一、概述

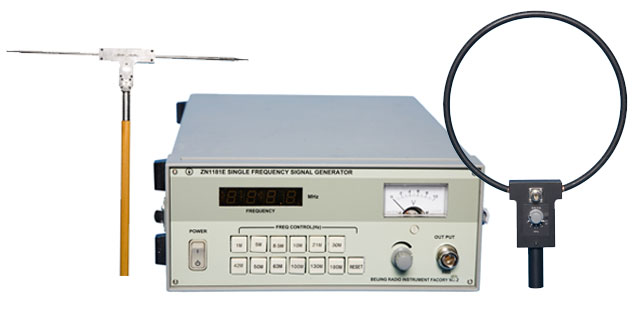

HA- ZN1181E点频功率信号发生器是一台频率由1MHz、5MHz、8.5MHz、10MHz、21MHz、30MHz、42MHz、50MHz、63MHz、100MHz、130MHz、180MHz的振荡源和功率放大器组成的功率信号源。它与配套天线一同使用可组成发射机,适用于测量屏蔽设备的屏蔽效能,特别适合核磁共振室屏蔽度的测试和检测。它具有测量屏蔽效能范围广、使用简单、携带方便、性能可靠稳定、频率精度高等优点。可供工厂、国防、实验室、科研单位屏蔽测量使用。
二、工作特性
1. 本仪器能在下列环境下连续工作8小时:
温度:0℃~40℃;
相对湿度:80%(40℃)时;
大气压强:86~106KPa;
电源电压:220V±10%,50Hz±2Hz;
周围无腐蚀性气体,无强电磁场。
2. 频率:共8个
1MHz ±1×10-5
5MHz ±1×10-5
8.5MHz ±1×10-5
10MHz ±1×10-5
21MHz ±1×10-5
30MHz ±1×10-5
42MHz ±1×10-5
50MHz ±1×10-5
63MHz ±1×10-5
100MHz ±1×10-5
130MHz ±1×10-5
180MHz ±1×10-5
3. 天线接收场强应符合下表条件:
|
频率
|
天线距离L(cm)
|
场强(dBmV/m)
|
环
形
天
线
|
1MHz
|
60
|
≥90
|
5MHz
|
60
|
≥100
|
8.5MHz
|
60
|
≥100
|
10MHz
|
60
|
≥100
|
21MHz
|
60
|
≥100
|
30MHz
|
60
|
≥100
|
偶极子天线
|
42MHz
|
130
|
≥110
|
50MHz
|
130
|
≥110
|
63MHz
|
130
|
≥110
|
100MHz
|
130
|
≥110
|
130MHz
|
130
|
≥110
|
180MHz
|
130
|
≥110
|
4. 输出阻抗:50Ω±5%;
5. 消耗功率:约50W;
6. 主机尺寸:120×255×400(mm);
7. 重量:约5kg
|
