GC-9310成品汽油中芳烃分析专用气相色谱仪的详细介绍
汽油中芳烃含量分析色谱图：

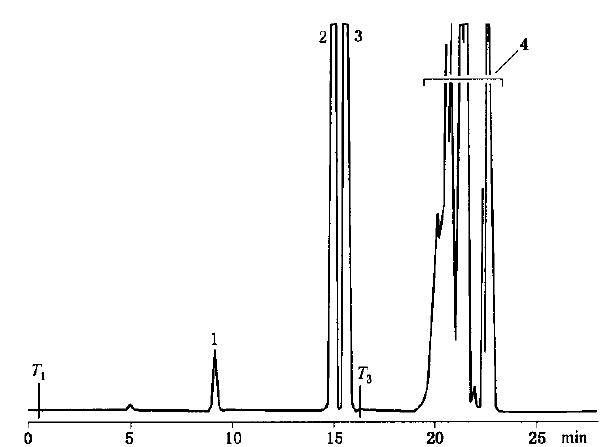

图1 汽油中芳烃的分析（第一次分析，采用微填充预柱）
1—苯；2—甲苯；3—2-己酮；4—反吹峰（C8以上芳烃和C9以上非芳烃）

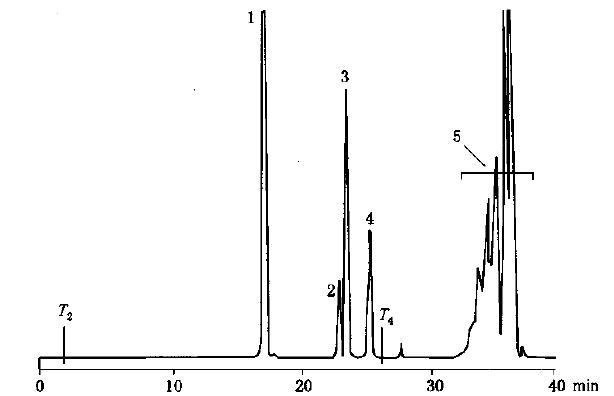

图2 汽油中芳烃的分析（第二次分析，采用微填充预柱）
1—2-己酮； 2—乙苯； 3—对/间-二甲苯； 4—邻-二甲苯； 5—C9以上芳烃

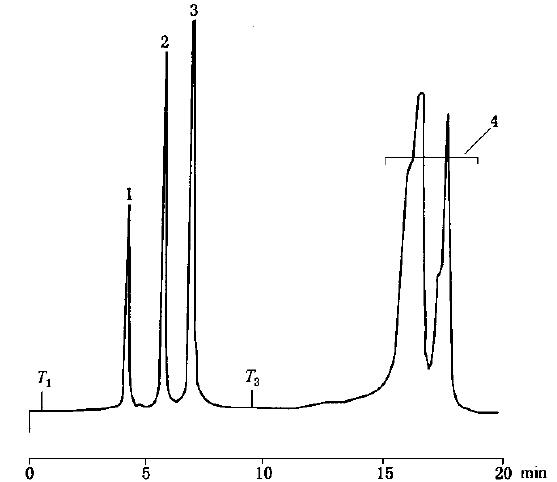

图3 汽油中芳烃分析(第一次分析，采用毛细管预柱）
1—苯； 2—4-甲基-2-戊酮； 3—甲苯； 4—反吹峰（C8以上芳烃和C9以上非芳烃）

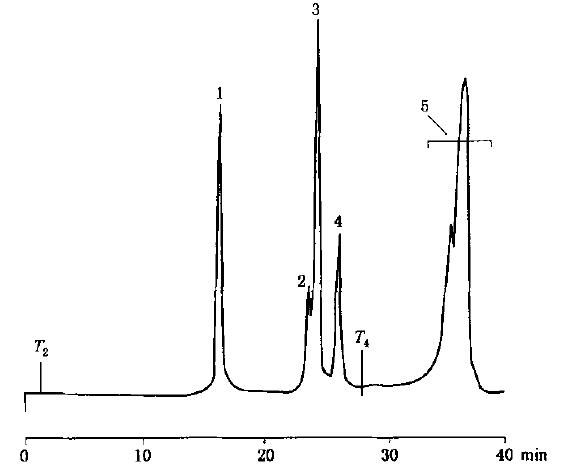

图4 汽油中芳烃的分析（第二次分析，采用毛细管预柱）
1—4-甲基-2-戊酮；2—乙苯； 3—对/间二甲苯； 4—邻二甲苯； 5—C9以上芳烃
工作原理
如上图，系统是一个配备有十通切换阀和氢火焰离子化检测器的双柱气相色谱系统。完整的分析过程需要两次进样才能实现。在第一次进样时，含有内标物2-已酮的试样注入一含极性固定相1，2，3-三（2-氰基乙氧基）丙烷（TCEP）的预切柱。小于C9的非芳烃从预切柱流出后经放空口放空，这一分离过程可以通过一氢火焰检测器或热导检测器来监测。在苯流出之前立即将预切柱置于反吹状态，保留的组分导入含有非极性固定相甲基硅酮（OV-1）的分析柱（WCOT）。苯、甲苯和内标按照沸点顺序流出色谱柱并用氢火焰离子化检测器检测。当内标物流出后，立即反吹分析柱，将剩余的组分（C8以上重芳烃和C10以上非芳烃）反吹出色谱柱进入氢火焰离子化检测器。
第二次进样分析时，预柱（TCEP）的反吹时间调整到小于C12的非芳烃、苯、甲苯流出后乙苯流出前的进行，保留的内标物和C8芳烃组分被导入分析柱（WCOT），按照沸点顺序流出来并用氢火焰离子化检测器检测。当邻二甲苯流出后，立即反吹分析柱（WCOT），将C9以上芳烃反吹出色谱柱进入氢火焰离子化检测器检测。
通过第一次分析，可获得苯、甲苯的含量。通过第二次分析，可获得乙苯、对/间二甲苯、邻二甲苯、C9以上重芳烃的含量。通过两次进样可求得样品中总芳烃的含量。
仪器系统配置
1．GC-9310气相色谱仪（含分流/不分流进样口，双FID检测及监控，带自动反吹及复位的十通切换阀）
2．色谱柱：
预切柱：长560mm、外径1.6mm及内径0.38mm，填充20%（质量分数）1，2，3-三（2氰基乙苯氧基）丙烷（TCEP）/chromosorb P（AW）80~100目固定相的微填充柱或长20m、内径0.35mm内涂TCEP固定相的毛细管柱。
分析柱：长30m、内径0.35mm或0.53mm涂有5.0Um或2.6Um膜厚交联甲基硅酮弹性石英毛细管柱。
3．数据处理工作站
4．色谱气源（高纯氮气、高纯氢气、纯净干燥空气）
5．标准样品
苯、乙苯、邻二甲苯和2-己酮（或4-甲基-2-戊酮）的异辛烷溶液混和切割标样
样品的定性标样
校正标样
内标物2-己酮标样
正十二烷的2，2，4-三甲基戊烷（异辛烷）溶液（校正用）
|
