TR-9100水泥窑尾、煤粉仓气体在线分析系统是一种安全可靠、取样真实、响应快、分析精度高的气体在线分析系统设计方案。

        西安聚能仪器有限公司在同行业具有很强的影响力，过程分析系统及取样预处理技术在冶金、焦化、水泥、化工、石化、环保等行业业绩显著，在线连续可靠应用共性的关键技术，经过多年攻关取得了重大的突破，有效解决了高粉尘（2000g/Nm³）、高温（小于1300℃）、高湿度、高粘度等恶劣工况条件下取样预处理的难题，并得到实际应用，得到用户的一致好评。西安聚能公司本着坚持质量第一，维护企业品牌信誉的同时，又坚持维护用户利益，在保证用户使用设备能够长期可靠运行的前提下，尽量节约投资，充分发挥西安聚能公司的技术实力，根据贵厂的具体工况参数、技术要求及设备规范，采用西安聚能公司成熟的采样预处理和分析控制技术，进行针对性设计，提出本装置配置方案，即：成套分析装置的关键部件（国内同类部件其可靠性、稳定性及使用寿命尚有差距）全部采用原装进口（例分析仪传感器、真空取样泵、PLC、阀件等），其它能够保证使用要求的由国内配套生产，此优化配置方案确保了装置的最高性能价格比，让贵方以最少的投入获得高质量、高性能的在线分析控制成套装置。过程分析系列在各行业的应用中，气体成份分析装置分单点连续分析和多点巡回检测分析，根据用户要求进行设计，一般来说一套分析装置巡回检测点不能超过8个，根据用户的实际情况，合理设置分析周期间隔时间，及经济又能满足生产工艺所需的安全参数。
1．适用范围: 该系列装置适用于水泥过程气体系统的自动分析。

2．适用工况: a.气体含尘量：≤600g/Nm³ b.介质温度：20～800℃ c.介质压力：－10kPa～＋10kPa

3．现场必备公共设施： a.电    源：～220V±10%   50Hz±10% b.压缩氮气：0.4～0.6Mpa（无油无水）

 4．系列装置组件外型尺寸、安装与配管配线 本系统装置按“交钥匙”工程设计，除取样器外气样预处理单元、控制单元、分析单元全部置于分析柜内，出厂前已经调试好，现场只需用户安装外围电源、气源等公共设施。

 5．主要技术参数： a.结构形式：采取分析柜结构。分析仪表单元、预处理单元、控制联锁单元等组装在分析柜内。 b.取样方式：电半热干法直接采样式。 c.分析参数及测量范围：    CO：0～2000PPM或者0-2%      O₂：0～10%   NOX：0～2000PPM或者SO2：0～2000PPM  d.供电方式：～220V     50Hz e.粉尘过滤精度：0.1u f.PLC智能化控制，具有自动取样和取样管道、取样探头及过滤器自动吹扫防堵，部分故障诊断和报警。 g.系统响应时间：15S h.系统维护周期：＞180天（视粉尘情况）

6、水泥窑尾、煤粉仓气体在线分析系统

概述：

TR-9100水泥窑尾、煤粉仓气体在线分析系统的方案是为水泥厂安全运行而专门设计的气体成分分析安全连锁装置。针对我国水泥厂恶劣的工况条件，采用聚能公司成熟的分析控制技术和取样预处理技术，进行针对性设计的基础上而提供的方案。特别是采用技术创新的维护量微小的取样探头，更加适合我国水泥高尘的恶劣工况条件。

水泥窑是工业炉窑的耗能大户，对干法旋转窑的窑尾、分解炉及预热器的出口等烟气的气体成份进行分析，可以优化熟料质量、节能减排，以实现生产的优化控制，窑尾烟气的温度高达1200℃，粉尘含量高达2000g/m³,而且含有二氧化硫腐蚀性气体，是技术难度最大的取样分析对象，TR-9100型过程分析成套系统，成功的解决了这一艰巨的取样分析难题。

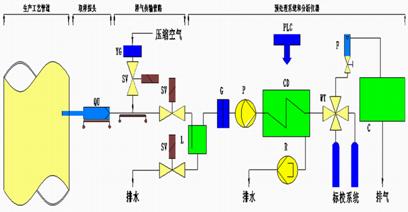

●干法旋转窑过程气分析
