焦炉煤气氧在线分析仪
关于电捕焦油器前后需不需要装氧控仪的问题
对于，焦炉，高炉，转炉，发生炉煤气等而言：
5．1．3．10电捕焦油器应符合下列规定：
——电捕焦油器入口和洗涤塔后应设隔断装置；
——电捕焦油器应设泄爆装置，并应定期检查；
——电捕焦油器应设当下列情况之一发生时能及时切断电源的装置：
煤气含氧量达1％；
煤气压力低于50Pa(5.1mmH2O)；
绝缘保温箱的温度低于规定(一般不低于煤气入口温度加25℃)；
——电捕焦油器应设放散管、蒸汽管；
——电捕焦油器底部应设保温或加热装置；
——电捕焦油器沉淀管问应设带阀门的连接管；
——抽气机出口与电捕焦油器之间宜设避震器。
而对于焦炉煤气而言：
——电捕焦油器应遵守本规程5．1．3．10的有关规定。但电捕焦油器设在抽气机前时，煤气入口压力允许负压，可不设泄爆装置。在鼓风机后，应设泄爆装置，设自动的连续式氧含量分析仪，煤气含氧量达1％时报警，达2％时切断电源。
TR-9200焦炉煤气氧分析仪是系列焦炉、煤气发生炉、热风炉气体分析系统，是为了减少燃气排放污染，提高燃烧效率,回收显热，提高产品质量等目的而专门设计的分析系统,由于焦炉炉气、烟道气、干熄焦气、煤气发生炉炉气、热风炉炉气等测检点都不同程度地含有焦油、粉尘、低沸点有机物、H2S等硫物或水汽，具有高粘度、易结晶、有腐蚀性等特点，故气体成份复杂，易造成分析系统堵塞、腐蚀。针对上述情况，我们采用多种新技术针对性设计的该系统具有安全可靠、抗腐蚀、无堵塞、取样真实、响应快、分析精度高、配置和选型最佳等诸多特色。外形尺寸：600ⅹ600ⅹ1800
焦炉煤气，又称焦炉气。是指用几种烟煤配制成炼焦用煤，在炼焦炉中经过高温干
馏后，在产出[wiki]焦炭[/wiki]和焦油产品的同时所产生的一种可燃性气体，是炼焦工业的副产品。
焦炉气是混合物，其产率和组成因炼焦用煤质量和焦化过程条件不同而有所差别，
一般每吨干煤可生产焦炉气300～350m3（标准状态）。
TR-9200型焦炉煤气氧含量在线分析系统
分叁种原理：
一、电化学氧分析仪
二、原装进口西门子磁氧式分析仪
三、激光分析仪（原装进口芬兰维萨拉、美国朗威斯）
TR-9200型焦炉煤气氧含量在线分析系统是专门为电捕焦器气体成份在线连续检测O2含量而精心设计配套的一种电器仪表设备。它集机、电、仪于一体，具有较高的可靠性、一流的传感器、先进的测量技术和精良的取样预处理相结合，组成了功能完善、安全可靠、维护量小、操作简便、使用寿命长的过程分析系统。系统采用了国际先进一流的取样和预处理技术进行净化和处理焦炉煤气中的焦油、煤粉尘、水汽和、硫化氢等腐蚀等物质，确保了分析仪器的长期在线运\行。与同类产品相比具有狠高的技术优势和性价比优势。
适用范围：
本装置适用于各类电捕焦器及各类炉型煤气管线内氧含量测量，通过对氧含量的自动分析，实现设备的安全联锁控制。
分析控制装置的组成及功能

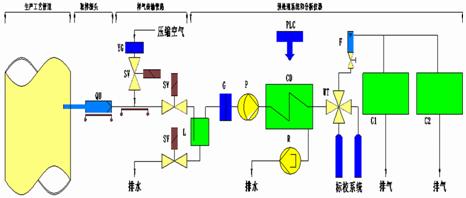

该装置为机、电、仪一体化成套分析控制装置。整套装置由分析机柜组件（内部包括样品净化处理单元、控制吹扫单元和分析校对单元等）和安装在工艺管线上的专用取样装置组件组成。
专用取样装置：本安型防爆。为全不锈钢第一级样品净化处理单元。针对焦炉煤气所含有害成份极其复杂的这一恶劣工况，采用国际先进的涡旋管制冷除焦油、除、除水汽和粉尘过滤技术达到取样净化初级处理的目的。
分析柜组件：分析柜采用正压充气防爆结构式。
分析柜内包含以下单元：
预处理单元：由特殊液体过滤器（洗涤槽、雾过滤器、除硫器等效组件来完成净化焦油、等成份的中间级净化处理；由冷凝器、蠕动排液泵、脱流器、精细过滤器等组成来完成精细级的净化处理；由特制耐腐抽气泵、流量控制器等组成样品的取气和稳压稳流工作。确保焦炉煤气样品分步进行净化、除尘、除湿、稳压、稳流等一系列环节，其过滤精度可达0.1μ。将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可靠性。
分析控制联锁单元：由氧分析器完成样气氧含量的在线连续分析，连续输出4-20mA信号。氧分析仪带报警输出接点，可在量程范围内设定报警和联锁值，当O2含量浓度超限时进行报警和联锁。
术参数和说明：
技术参数：（焦炉煤气电捕焦器现场采样分析点工况）
取样点位置：焦炉煤气电捕焦器出口
分析参数： O2（可选择分析原理：电化学，磁氧或者激光分析仪，其价格有较大差异）
测量范围： O2：0-2%（当达到1%O2输出报警节点信号，自由设定）
被测煤气温度：40～60℃
含尘量：微量
含水量：中等
含焦油量：少量
其他腐蚀成份（S O2）：少量
结晶物（萘）：少量
管道压力：微正压
产品详细信息
分析柜组件及装置技术参数：由前处理单元、供电单元、分析校对单元组成。
（1）前处理单元包括：
专用过滤器组件（除奈、焦油）、气液分离器、除湿器、抽气泵（进口部件）、精除硫管、流量调节器、等。通过粗、细三级过滤和分离、吸收粉尘、焦油、奈、酸雾、冷却除湿水份的综合净化处理，提供分析仪器超净的分析气源。
（2）供电及控制单元包括：
电源控制盘（包括高性能空气开关、接线端子、）、输出故障报警接点信号；具有数据采集、自动处理氧气成份含量越限报警功能。控制中枢PLC、二位三通电磁阀等。
（3）分析单元包括：
JNYQ－O－11C型氧量分析仪（进口传感器）、流量计、流路切换阀、标准样气等。
（4）越限报警功能：
分析仪对净化后的煤气样品进行连续在线分析，输出4-20mA信号和无源触电信号。若氧浓度越限时，装置立即输出报警接点信号（无源接点，容量1A），确保电捕焦器设备安全运行。
（5）测量范围及分析精度：
测量对象及量程： 0-2% O2
精度：≤±1%F.S
线性误差: ≤±1%F.S
装置系统响应时间：T90＜15S
（6）信号输出：
现场所大屏液晶数字显示O2含量并以 4—20mA成份信号隔离输出给上位机或DCS。超限报警、联锁、故障报警信号输出及容量：
氧浓度越限报警值在仪表量程范围内分别可设定（出厂时设定浓度报警值：0.80%,O2）报警信号输出无源接点，容量：220VAC，1A
（7）装置预处理功能
不锈钢取样探头、三级除尘、除硫、除萘、除焦油、除酸雾、除水份、稳压、稳流、快速放散、粉尘净化精度≤0.1u
（8）装置维护周期：≥30天
三、设计方案及配置说明
1、配置原则：
本分析装置中的重要关键部件（如：抽气泵、传感器、PLC等）采用原装进口，其它能够长期保证使用的关键、主要和一般性部件则采用国内合资企业和本厂生产制造的，尽量减少后期维护的运行成本。
2、本分析装置主要技术特点如下：
本装置是按“交钥匙式”工程设计。装置除取样器外和专用过滤器组件，样气的预处理单元、供电单元和分析校对单元均置于分析柜内，出厂前已调试完毕。现场只需用户安装探头、辅设取样线、外围电源和分析柜就位即可。到时供方来技术人员到现场指导按装和调试。
3、分析柜按国家标准制作，开有观察大窗方便操作者巡视和维护。。
4、系统全干法流程，对分析组分不会有影响取样器、取样管，各类管接头（与样气接触部分）、抽气泵均为防腐设计。泵等均采用防腐不锈钢、聚四氟乙烯材料或特殊防腐处理，提高了系统防腐性。保证了系统使用寿命。
5、采用自动除湿器，具有使用寿命长，维护工作量小，除湿效果稳定等特点，样气中的残余水汽将得到彻底清除，从而达到干燥样气的目的，避免了水汽对仪器的干扰。
●焦炉煤气
|
样品状态
|
测量范围
|
|
操作压力
|
-10KPa～+15KPa
|
O2
|
0.00～2.00%
|
|
操作温度
|
80～150℃
|
取样位置
|
|
|
|
电捕焦前后
|
|
样品组成(煤气净化前)
|
样品组成(煤气净化后)
|
|
CO2
|
1.5%～3%
|
CO2
|
1.5%～3%
|
|
N2
|
3%～7%
|
N2
|
3%～7%
|
|
O2
|
0.3%～0.8%
|
O2
|
0.3%～0.8%
|
|
CH4
|
23%～27%
|
CH4
|
23%～27%
|
|
CO
|
5%～8%
|
CO
|
5%～8%
|
|
H2
|
50%～60%
|
H2
|
50%～60%
|
|
NH3
|
6g/m3
|
NH3
|
0.05g/m3
|
|
H2S
|
6g/m3
|
H2S
|
0.2g/m3
|
|
HCN
|
1.5g/m3
|
HCN
|
0.3g/m3
|
|
苯
|
334g/m3
|
苯
|
4g/m3
|
|
萘
|
23g/m3
|
萘
|
0.3g/m3
|
|
焦油
|
饱和
|
焦油
|
0.5g/m3
|
详细情况请咨询：西安聚能仪器有限公司 贾维浩 18789429991
