TR-9700TR-9700 密闭式电石炉尾气在线分析系统(氢气、氧气、一氧化碳)的详细介绍
密闭式电石炉尾气在线分析系统—电石炉尾气分析仪系统、电石炉除尘后气体(氢气、氧气、一氧化碳等)分析系统、电石炉尾气烟气在线监测分析系统、尾气气体分析仪等
TR-9700电石炉气体分析仪一种安全可靠、取样真实、响应快、分析精度高的密闭电石炉尾气分析系统设计方案。
1.适用范围: 该系列装置适用于电石炉过程气体系统的自动分析。
2.适用工况: a.气体含尘量:≤600g/Nm3 b.介质温度:20~800℃ c.介质压力:-10kPa~+10kPa
3.现场必备公共设施: a.电 源:~220V±10% 50Hz±10% b.压缩氮气:0.4~0.6Mpa(无油无水)
4.系列装置组件外型尺寸、安装与配管配线 本系统装置按“交钥匙”工程设计,除取样器外气样预处理单元、控制单元、分析单元全部置于分析柜内,出厂前已经调试好,现场只需用户安装外围电源、气源等公共设施。
5.主要技术参数: a.结构形式:采取分析柜结构。分析仪表单元、预处理单元、控制联锁单元等组装在分析柜内。 b.取样方式:电半热干法直接采样式。 c.分析参数及测量范围: CO:0~85% O2:0~5% H2:0~15% d.供电方式:~220V 50Hz e.粉尘过滤精度:0.1u f.PLC智能化控制,具有自动取样和取样管道、取样探头及过滤器自动吹扫防堵,部分故障诊断和报警。 g.系统响应时间:15S h.系统维护周期:>180天(视粉尘情况)
为满足我国日益严格的环保需求,聚能公司基于自身在工业领域的丰富经验,推出专门面向电石行业的烟气分析全面解决方案,本方案主要用于密闭电石炉及其它工业过程中产生的气体。
TR-9700电石炉气分析系统具有安全可靠、取样真实、响应快、分析精度高、配置和选型最佳等诸多特色,拥有最为完善、性能可靠的分析系统设计, 系统不仅考虑了适应危险环境场所问题,也考虑了避免系统内部的不安全因素的产生。因此是国内最为完善的防尘分析系统。
装置的组成:

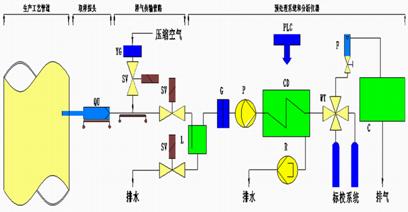

该装置为机、电、仪一体化成套分析控制装置(见系统取样分析原理图),整体采用分析柜式结构,成套装置由分析柜组件和安装在工艺管道上的取样器组件构成。
1.1电半热自动控温一体化取样器组件
包括:a.专用不锈钢电半热式自动控温取样探头;
b.不锈钢烧结帖烛芯式专用探头过滤器(进口材料);
c.专用电半热自动控温取样管组件;
完成样气的现场采集、输送及第一级过滤、然后送入分析间内的样气预处理单元。
1.2 分析柜组件
分析柜内包含以下单元:
a.预处理单元
预处理单元由专用过滤器组件、原装进口蠕动排液泵、压缩机式除湿器、原装进口特制耐腐抽气泵、原装进口电动球阀、精密过滤器等组成。其功能完成样气的净化、除尘、除湿、稳压、稳流等,其过滤精度可达0.1u。然后将符合分析仪要求的超净、流量稳定的被测样气源源不断的送入分析仪器。
b.分析单元和分析仪作用
分析单元由德国麦哈克公司最新式的红外线和电化学传感器,完成样气CO、O2、H2的在线连续分析,分析仪分析性能稳定可靠,响应时间快,智能化程度高等优点。
●电石炉气(TR-9700-DS)
样品状态
|
测量范围
|
操作压力
|
-15MPa~+10MPa
|
O2
|
0~5%
|
操作温度
|
300~800℃
|
H2
|
0~10%
|
|
|
CO
|
0~85%
|
样品组成(煤气除尘前)
|
样品组成(煤气除尘后)
|
CO2
|
0~3%
|
CO2
|
0~3%
|
N2
|
3%~7%
|
N2
|
3%~7%
|
O2
|
0.3%~0.8%
|
O2
|
0.3%~0.8%
|
CH4
|
23%~27%
|
CH4
|
23%~27%
|
CO
|
40~90%
|
CO
|
40~90%
|
H2
|
2~7%
|
H2
|
2~7%
|
粉尘
|
50~350g/Nm3
|
粉尘
|
5~50mg/Nm3
|
焦油
|
1.5~2%
|
焦油
|
0~0.05%
|
|
|
|
|
|
检测点
|
用途
|
测量组份
|
选用量程
|
仪器选型
|
除尘后
|
安全控制
|
CO
|
0~80%
|
JNYQ—I 41
|
O2
|
0~25%
|
JNYQ—O 11C
|
H2
|
0~15%
|
JNYQ—H31C
|
CO2
|
0~5%
|
JNYQ—I 41
|
除尘前
|
安全控制
|
H2
|
0~15%
|
JNYQ—H 31C
|
●工业高温光亮退火炉(TR-9700-GY)
检测点
|
用途
|
测量组份
|
选用量程
|
仪器选型
|
工业炉膛内
|
安全工艺
连锁控制
|
CO
|
0.00~80%
|
JNYQ—I -41
|
O2
|
0.00~2%
|
JNYQ—O -11C
|
H2
|
0.00~30%
|
JNYQ—H-31C
|
CO2
|
0.00~5%
|
JNYQ—I- 41
|
详情请联系:西安聚能仪器有限公司 贾维浩 18789429991
|
