API-1泵吸式自动进样器 使用说明书
一、 简介及特点
1. 简介
在分光光度法分析测试中，向比色皿中加注溶液及比色皿的清洗是很费时的工作。为了提高测试工作效率，我们开发了“泵吸式自动进样器”。使用该自动进样器无需将比色皿从仪器中取出即可完成对比色皿注入样品，排出样品及比色色皿的清洗等多项工作，从而大大地简化了操作步骤提高了测试工作效率。
2. 特点
l 双排LED数码显示分别显示系统的压力和进样定时时间。
l 系统压力由0～75Kpa连续可调显示。
l 受控的真空泵工作在断续状态以维持系统中压力可调和稳定。
l 可选配进样/控制一体的操作手柄。
l 真空泵、集液瓶、控制箱的一体小巧设计更方便使用。
l 集液瓶中废液装满时自动停泵并给出灯闪信号。
3. 结构及原理

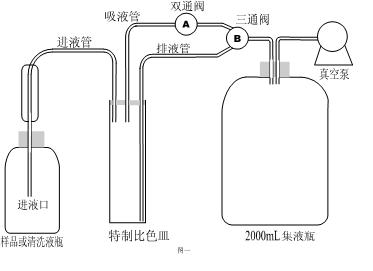

API-1与特制比色皿组成泵吸式自动进样系统。（参看图一）
特制的比色皿是由一个密封的石英比色皿及导管组成。进入比色皿中的导管有三条，分别为“进液管”、“吸液管”和“排液管”。其中“进液管的另一端可以插入样品瓶中吸取样品到比色皿中以备测试，也可以插入到清洗液中抽取液体对比色皿进行清洗。“吸液管”的另一端与“双通阀A”的入口端相连，而“排液管”的另一端则与“三通电磁阀B”的一个入口端相连。
集液瓶有两个口，一个口与三通阀相连并通过它吸收废液，另一个口与机内的真空泵相连，当真空泵工作时便会在集液瓶中产生负压。
真空泵是一个可调节的恒压泵，它可以使集液瓶中的负压维持在操作人员所希望的压力上。加大负压将会使吸液管吸入的液体速度加快，反之则减慢，故通过控制负压的大小可以控制吸入样品或清洗液的速度。
自动进样的控制说明：
双通阀A的通与断及通与断的时间则受 “进样”按键和定时电路控制，其定时时间可由仪器面板上的按键设定。三通阀仅受仪器面板上“排液”按键的控制。
进样：双通阀A打开，三通阀B转到将A阀与吸液管相通位置，此时在集液瓶内的负压作用下，样品溶液将通过进液管进入比色皿，随着样品溶液的积累，样品溶液液位达到“吸液管”口时，多余的样品溶液将通过“吸液管”，A阀和B阀进入到集液瓶中。（通过设定不同的恒定负压值和设定不同的“进样”定时时间，则可控制样品进入比色皿中的速度和量的多少。）此时，关闭双向阀A，样品溶液则停止流动，这时比色皿中已充满样品溶液，通过分光光度仪的操作可进行比色分析。比色后关断双通阀，将三通阀转到排液管与“出液管”相通的位置，并将“进液口”移出样品溶液。此时比色皿中的样品溶液将通过排液管排到集液瓶中。
比色皿清洗：
继续保持“排液管”与“出液管”相通状态，并将“进液口”插入到清洗液中，则清洗液将通过“进液管”进入比色皿中进行清洗，并通过排液管排放到集液瓶中。
二、 主机技术指标
压力范围：0～75Kpa连续可调
压力显示：2位LED数字显示
压力数字显示误差：优于±5Kpa
压力稳定度优于5Kpa
泵最大流量：8L/每分钟
定时范围：0.1～99.9秒
定时显示：3位LED数字显示
定时设定增减量：0.1秒
外形尺寸：主机（mm） 180H×94W×260D
电压：AC220V±10 50～60Hz
功耗：约30VA
工作环境：室内使用
工作环境温度 0℃～40℃
温度：85% RH
存贮及运输温度：-10℃～70℃
三、 安装及系统密闭性检验
1. 安装 （参看图二）
（1） 将随机带的φ4mm×200mmL和φ6mm x 200mmL的两条胶管一端分别与“集液瓶”上的两个管路接口相连（注意粗细之分）；另一端分别与主机左侧的真空接口和液体接口相连。
注意：安装胶管时需用力将胶管插入到接口上，否则将可能漏液或漏气。
（2） 将随机带的信号线分别与主机左侧的液位探头和集液瓶上的电信号接口相连。
（3） 将集液瓶与瓶盖相互拧紧。
图二
（4）将随机带的两条φ4mm×600mmL的胶管的插端分别与仪器面板上的“吸液管接口”与“排液管接口”相连，另一端与“分光光度计”中的比色皿的“吸液管口”和“排液管口”连接。
（5）将电源线的一端插入主机背面的电源线孔中，另一端插入到电源插座中。
注意：为防止触电，一定要确认电源插座中的中心线可靠接地。

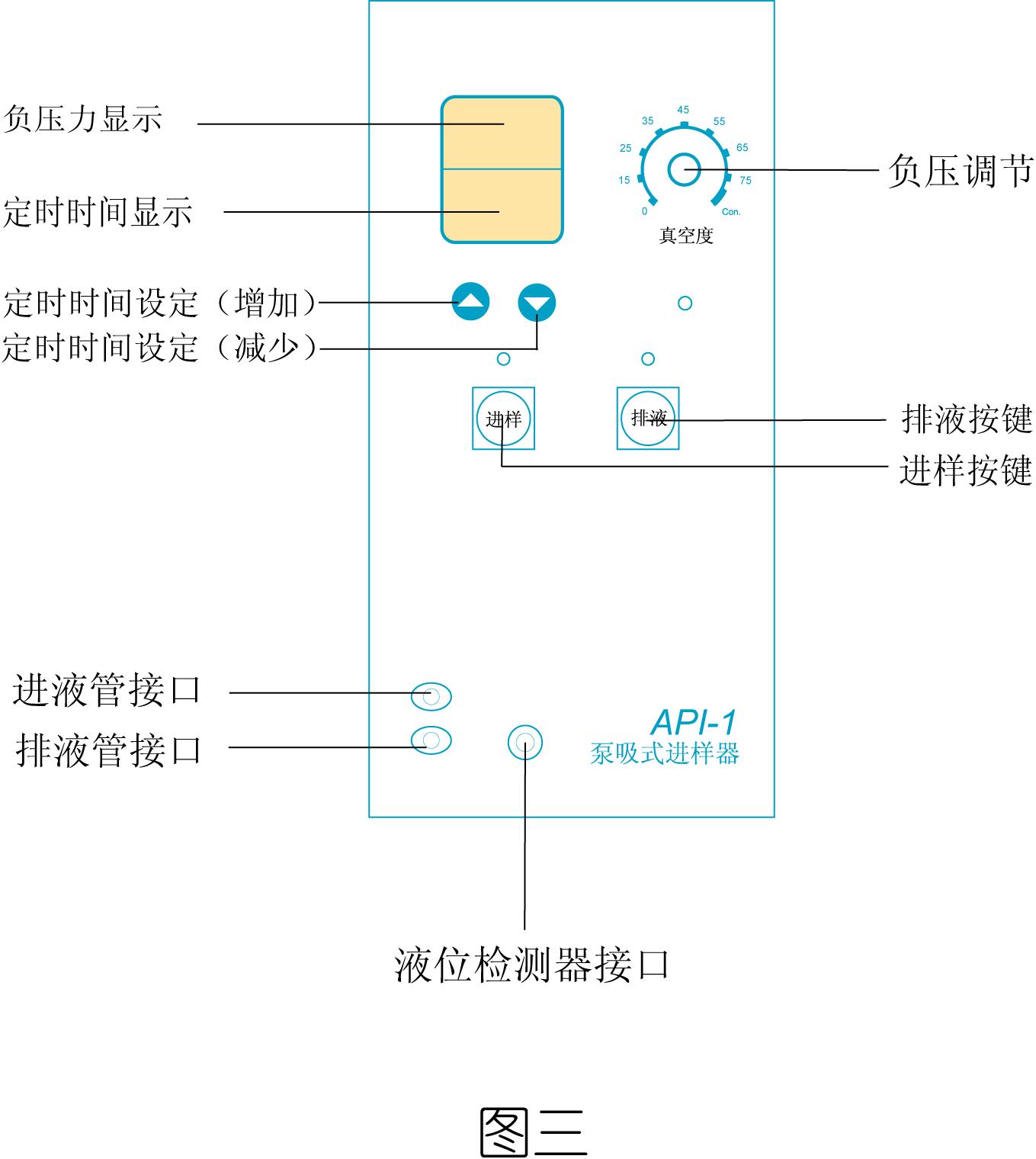

2. 负液系统密闭性检验 （参看图三）
系统整体检验
（1） 旋转“负压调节”旋钮到75Kpa.
（2） 将主机的电源开关接通，负压显示窗和定时时间显示窗应显示数字。此时应能听到机内真空泵的工作声音，注意观察“负压显示”窗中的数字应逐渐变大，这表示系统内的负压在逐渐升高。一定时间后当显示数字达到75Kpa左右时机内的泵停止工作。此后泵将会处于“断续”工作状态以使系统中的负压维持在65Kpa左右。
注意：如果3~5分钟内“负压显示”的值不能达到65Kpa左右，则可能是系统中有漏气的部位。请检查每一个管路与接口是否连接可靠，瓶盖是否与瓶口拧紧。
（3） 旋转“负压调节”旋钮到所需要的负压值(通常为20Kpa左右) 如20Kpa以备使用。
|
